Класс 74с, 14

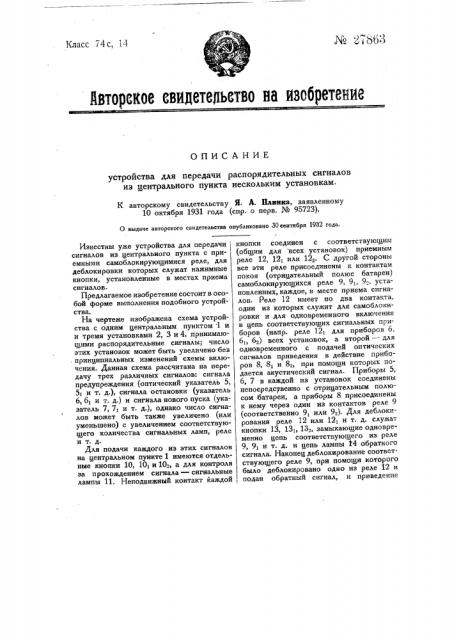

gQo ., >, йвторекое евидете1иетво нв ивобретение

ОПИСАНИЕ устройства для передачи распорядительных сигналов из центрального пункта нескольким установкам.

К авторскому свидетельству И А. Плинка, заявленному

10 октября 1931 года (спр. о перв. ¹ 95723).

О выдаче авторского свидетельства опубликовано 30сентября 1932 года.

Известны уже устройства для передачи сигналов из центрального пункта с приемными самоблокирующимися реле, для деблокировки которых служат нажимные кнопки, установленные в местах приема сигналов.

Предлагаемое изобретение состоит в особой форме выполнения подобного устройства.

На чертеже изображена схема устройства с одним центральным пунктом 1 и и тремя установками 2, 3 и 4, принимающими распорядительные сигналы; число этих установок может быть увеличено без, принципиальных изменений схемы включения. Данная схема рассчитана на передачу трех различных сигналов: сигнала предупреждения (оптический указатель 5, 5> и т. д.), сигнала остановки (указатель

6, 61 и т. д.) и сигнала нового пуска (указатель 7, 71 и т. д.), однако число сигналов может быть также увеличено (или уменьшено) с увеличением соответствующего количества сигнальных ламп, реле ит.д, Для подачи каждого из этих сигналов на центральном пункте 1 имеются отдельные кнопки 10, 10> и10, а для контроля за прохождением сигнала — сигнальные лампы 11. Неподвижный контакт каждой кнопки соединен с соответствующим (общим для всех установок) приемным реле 12, 121 или 12,. С другой стороны все эти реле присоединены к контактам покоя (отрицательный полюс батареи) самоблокирующихся реле 9, 9„9., установленных, каждое, в месте приема сигналов. Реле 12 имеет по два контакта, один из которых служит для самоблокировки и для одновременного включения в цепь соответствующих сигнальных приборов (напр. реле 12> для приборов 6, 6i, 62) всех установок, а второй — для одновременного с подачей оптических сигналов приведения в действие приборов 8, 81 и 8>, при помощи которых подается акустический сигнал. Приборы 5, 6, 7 в каждой из установок соединены непосредственно с отрицательным полюсом батареи, а приборы 8 присоединены к нему через один из контактов реле 9 (соответственно 9, или 9 ). Для деблокирования реле 12 или 12> и т. д. служат кнопки 13, 13ь 132, замыкающие одновременно цепь соответствующего из реле

9, 9, и т. д. и цепь лампы 14 обратного сигнала. Наконец деблокирование соответствующего реле 9, при помощи которого было деблокировано одно из реле 12 и подан обратный сигнал, и приведение тем самым всего устройства в первоначальное положение производится кнопкой 15 в центральном пункте.

Действие устройства происходит следующим образом. В центральном пункте нажимают, например, кнопку 10 и замыкают тем самым цепь лампы 11 и реле 12 .

Реле 12, сработает и к моментуотпускания кнопки 10> одним из своих контактов присоединит свою обмотку к положительному полюсу (лампа 11> продолжает гореть) и одновременно замкнет цепи приборов 6,6iz6 на всехустановках. Кроме того, вторым своим контактом реле 12, замкнет цепь контактов 8, 8, и 8 . Для подачи обратного сигнала (об исполнении приказания), например, в установке 2 нажимают кнопку 13, вследствие чего приходит в действие реле 9 и отсоединяет реле 12> от отрицательного полюса. В тот же моменг на центральном пункте загорается лампа 14, включенная последовательно с обмоткой реле 9. Однако реле 12 в исходное положение не может притти до тех пор, пока все обслуживаемые им установки не нажмут у себя кнопки 13, не приведут в действие свое реле 9 и не, отсоединят тем самым реле 12 от всех соединенных с отрицательным полюсом батареи контактов. На центральном пункте этот момент будет отмечен погасанием лампы 11 > которая продолжает гореть до тех пор, пока реле 12> не выключится окончательно.

После погасания лампы 11> на центральном пункте нажимают кнопку 15 и размыкают благодаря этому цепи всех реле 9, чем и приводят все устройство в исходное положение.

Предмет изобретения, Устройство для передачи распоряди-! тельных сигналов из центрального пункта нескольким установкам с приемными самоблокирующимися реле, для деблокирования которых установки снабжены нажимными кнопками, отличающееся тем, что, с целью деблокирования общих для нескольких установок приемных реле, цепь питания последних проведена через параллельно включенные контакты покоя самоблокирующихся реле 9, присоединяемых к источнику питания деблокировочными кнопками каждой установки и деблокируемых, в свою очередь, при помощи нажимной кнопки 15 в центральном пункте.
