Способ автол1атического управления процессом каталитической газоочистки

Способ автол1атического управления процессом каталитической газоочистки

Иллюстрации

Показать все

Реферат

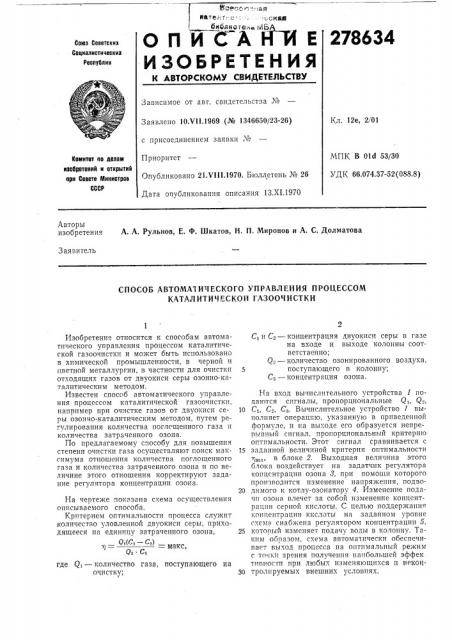

278634

Союз Советских

Социалистических

Ресоуолик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 10.Vll.1969 (№ 1346650/23-26) Кл. 12е, 2/01 с присоединением заявки ¹

Приоритет

MIlK В Old 53/30

УДК 66,074.37-52(088.8) Комитет оо долею изобретений и открытий ори Совете Министров

СССР

Опуоликовано 21.VI 1 1.1970. Бюллетень № 26

Дата опубликования описания 13.XI,1970

Авторы изобретения А. А. Рульнов, Е. Ф, Шкатов, Н. П, Миронов и А, С, Долматова

3аягитель

СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ

КАТАЛ ИТИ Ч ЕСКО Й ГАЗООЧ ИСТКИ

Изобретение относится к способам автоматического управления процессом каталитической газоочистки и может быть использовано в химической промышленности, в черной и цветной металлургии, в частности для очистки отходящих газов от двуокиси серы озонно-каталитическим методом.

Известен способ автоматического управления процессом каталитической газоочистки, например при очистке газов от двуокиси серы озонно-каталитическим методом, путем регулирования количества поглощенного газа и количества затраченного озона.

По предлагаемому способу для повышения степени очистки газа осуществляют поиск максимума отношения количества поглощенного газа и количества затраченного озона и по величине этого отношения корректируют задание регулятора концентрации озона.

На чертеже показана схема осуществления описываемого способа.

Критерием оптимальности процесса служит количество уловленной двуокиси серы, приходящееся на единицу затраченного озона, ) =макс, Qs з где Я, — количество газа, поступающего на рчистку;

С, и Сз — концентрация двуокиси серы в газе на входе и выходе колонны соответственно;

0: — количество озонированного воздуха, 5 поступающего в колонну;

C> — концентрация озона.

Efa вход вычислительного устройства 1 подаются сигналы, пропорциональные QI, Q>, 10 С, С, Сз. Вычислительное устройство 1 выполняет операцию, указанную в приведенной формуле, и на выходе его образуется непрепь.вный сигнал, пропорциональный критершо оптимальности. Этот сигнал сравнивается с

15 заданной величиной критерия оптимальности т„„, в блоке 2. Выходная величина этого блока воздействует на задатчик регулятора концентрации озона 8, при помощи которого производится изменение напряжения, подво20 димого к котлу-озонатору 4. Изменение подачи озона влечет за собой изменение концентрации серной кислоты. С целью поддержания концентрации кислоты на заданном уровне схема снабжена регулятором концентрации 5, 25 котопый изменяет подачу воды в колонну. Таким ооразом, схема автоматически обеспечивает выход процесса па оптимальный режим с точки зрения получения наибольшей эффек тивности при любых изменяющихся и некон30 тролпруемых внешних условиях, 278634

Предмет изобретения

Составитель Р. А. ККлейман

Редактор И. I. Корченко Техред Л. Я. Левина Корректор Т. А. Уманец

Заказ 3286/3 Тираж 480 Подписное

ЦИИИПИ Комитета по дечам изобретений и открытий при Совете Министров СССР

Москва, )« -35, Раугнскап паб., д. 4/5

Типографии, пр. Сапунова, 2

Способ автоматического у1 равленпя процескаталитггческоЙ I азоочистки, например при очистке газов от двуокиси серы озонно-каталитическим методом, путем регулирования количества поглощенного газа и количества затраченного озона, от.гичаюигийся. тем, что, с целью повышения степени очистки, осущестгляют поиск максимума отношения количества поглощенного газа к количеству затраченног:-г озона и по величине этого отношения корректируют задание регулятора концентрации озона.
