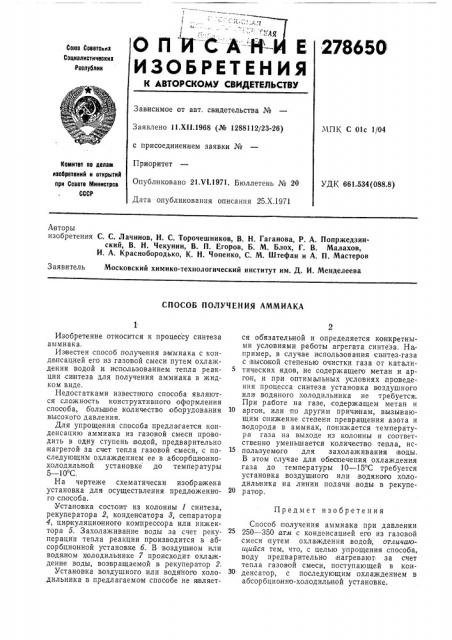

О П И-С А- -Н Е

ИЗОБРЕТЕНИЯ

Союз Соввтсыиз

Социалистическиз

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11.XI I.1968 (№ 1288112/23-26) с присоединением заявки №

Приоритет

Опубликовано 21Х!.1971. Бюллетень № 20

Дата опубликования описания 25,Х.1971

МПК С О1с 1/04

Комитет по далев лзобретвиий и открытий при Совете Мииистрсв

СССР

УДК 661.534(088.8) Авторы изобретения С. С. Лачииов, Н. С. Торочешников, В. Н. Гаганова, P. А. Попржедзинский, В. Н. Чекунин, В. П. Егоров, Б. М. Блох, Г. В. Малахов, И. А, Краснобородько, К. Н. Чопенко, С. М. Штефан и A. П. Мастеров

Заявитель Московский химико-технологический институт им. Д. И. Менделеева

СПОСОБ ПОЛУЧЕНИЯ АММИАКА

Предмет изобретения

Изобретение относится к процессу синтеза аммиака.

Из|вестен способ получения аммиака с конденсацией его из газовой смеси путем охлаждения водой и. использованием тепла реакции си нтеза для получения аммиака в жидком виде.

Недостатками известного способа являются сложность конструктивного оформления способа, большое количество оборудования высокого давления.

Для упрощения способа предлагается конденсацию аммиака из газовой смеси проводить в одну ступень водой, предварительно нагретой: за счет тепла газовой смеси, с последующим охлаждением ее в абсорбционнохолодильной, установке до температуры

5 — 10 С.

На чертеже схематически изображена установка для осуществления предложенного способа.

Установка состоип из колонны 1 синтеза, рекуператора 2, конденсатора 8, сепаратора

4, цир куляционного компрессора или инжектора 5. Захолаживание воды за счет рекуперации тепла реакции производится в абсорбционной установке б. В воздуш ном или водяном холодильнике 7 происходит охлаждение воды, возвращаемой в рекуператор 2.

Установка воздушного или водяного холодильника в предлагаемом способе не являет2 ся обязательной и определяется конкретными условиями работы агрегата синтеза. На; пример, в случае использования синтез-газа с высокой степенью очистки газа от каталитических ядов,,не содержащего метан и аргон, и при оптимальных условиях лроведения процесса синтеза установка воздушного или водяного холодильника не требуется,.

При работе на газе, содержащем метан и

10 аргон, или по другим причинам, вызывающим снижение степени превратцения азота и водорода в аммиак, понижается температура газа на выходе из колонны и соответственно уменьшается количество тепла, используемого для захолаживания воды.

В этом случае для обеспечения охлаждения газа до температуры 10 — 15 C требуется установка воздушного или водяного холодильника на линии подачи, воды в рекупе20 р а т1ор.

Способ получения аммиака при давлении

250 †3 атм с конденсацией его из газовой смеси путем охл аждения водой, отличаюи1ийся тем, что, с целью упрощения способа, воду предварительно нагревают за счет тепла газовой смеси, поступающей в конденсатор, с последующим охлаждением в абсорбционно-холодильной установке, 278650

Сглесь
