Реферат

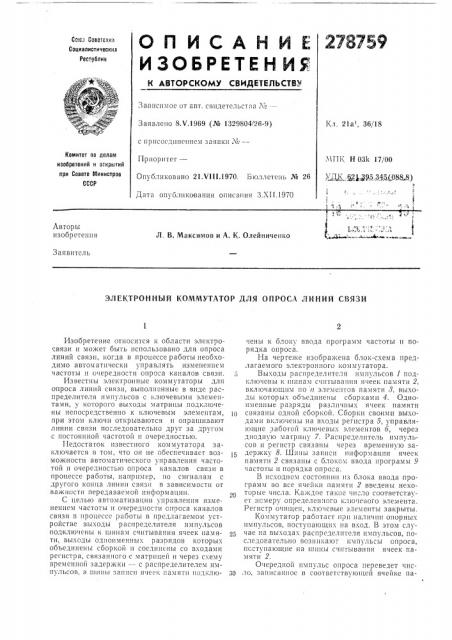

ОП ИСАНИЕ

ИЗОБРЕТЕН NR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С с5о з Советски

Сониалистнческил

Республик

Зависимое от авт. свидетельства М вЂ”вЂ”

Кл. 21а, 36/18

Заявлено 8.V.1969 (№ 1329804126-9) c II|) II coc I IIIIcI1IIciI за11вки Ло—

Комитет по делам изобретений и открелий при Совете Министров

СССР

МПК Н 0315. 17/00

У?Ц, Я Яэ.345(0888) Приоритет—

Опубликовано 21.VIII.1970. В|оллетень № 26

Дата опубликования описания ЗЛ11.1970!

5 г

Автор ьl изобретения

Л. В. Максимов и А. К. Олейничепко

Заявитель

ЭЛЕКТРОННЫЙ КОММУТАТОР ДЛЯ ОПРОСА ЛИНИЙ СВЯЗИ

Изобретение относится к области электросвязи и может быть использовано для опроса линий связи, когда в процессе работы необходимо автоматически управлять изменением частоты и очередности опроса каналов связи.

Известны электронные коммутаторы для опроса линий связи, выполненные в виде распределителя импульсов с ключевыми элементами, у которого выкоды матрицы подключены непосредственно к ключевым элементам, при этом ключи открываются и опрашивают линии связи последовательно друг за другом с постоянной частотой 1 очередностью.

Недостаток известного коммутатора заключается в том, что он не обеспечпваег возможности автоматического управления частотой и очередностью опроса каналов связи в процессе работы, например, Ilo сигналам с другого конца линии связи в зависимости от важности передаваемой информации.

С целью автоматизации управления изменением частоты и очередности опроса каналов связи в процессе раооты в предлагаемом устройстве вы. .оды распределителя импульсов подключены к шинам считывания ячеек памяти, выкоды одноиме нык разрядов которь1к объединены сборкой и соединены со вкодами регистра, связанного с матрицей и через скему временной задержки — - с распределителем импульсов, а шины записи ячеек па»51òï подключены к блоку ввода программ частоты и порядка опроса.

На чертеже изображена блок-скема предлагаемого электронного коммутатора.

Выкоды распределителя импульсов 1 подI:.л ючсны K пп1нам c IIT IééIIII51 51 10cli нам яти 2, включающим Ilo л элементов памяти 3, Bblxoды которык объединены сборками 4. Одноименные разряды разлпчпык ячеек памяти

10 связаны одной сборкой. Сборки своими выкодами включены на вкоды регистра 5, управля1ощпе раоогой ключевы. . элементов 6, через дподную матрицу 7. Распределитель импульсов и регистр связаны через временную задержку 8. Шипы записи информации ячеек памяти 2 связаны с блоком ввода программ 9 частоты и порядка опро"а.

В ис. одном состоянии II3 блока ввода программ во все ячейки памяти 2 введены некоторые числа. Каждое такое число соответствует нсмеру определенного ключевого элемента.

Регистр очшцен, ключевые элементы закрыты.

Коммутатор работает прп наличии опорнь1к импульсов, поступающи. на вкод, В этом случае на выкодак распределителя импульсов, последовательно возникают импульсы опроса, поступающие на шины считывания ячеек памяти 2.

Очередной импульс опроса переведет чисЗС ло, заппсаннос в соответству1ощей ячейке па278759

2) 1!

Заказ 4979

Тираж 480

Подписное

Загорская типография мяти, через сборку в регистр. В результате на одной из выходов диодной матрицы возникает потенциал, открывающий соответствующий ключевой элемент. Последний в открытом состоянии подключит соответствующую линию связи, которая, в свою очередь, подключается до прихода следующего опорного импульса.

Поступление следующего опорного импульса вызовет установку регистра в исходное состояние, Одновременно опорный импульс через временную задержку, воздействует на распределитель импульсов, который выделит следующий импульс считывания. Этот импульс произведет передачу числа из второй ячейки памяти в регистр. В зависимости от величины числа, находящегося в регистре, откроется тот или иной ключевой элемент.

Период следования одинаковых чисел, поступающих на регистр, определяет час го1у включения одного ключевого элемента или частоту опроса линий связи. Частота опроса максимальна, если во всех ячейках памяти 2 записывается одно и то же число. Снижение частоты опроса линий связи осуществляется практически до любой частоты. Задание частоты опроса производится через блок ввода программ. Смена программы опроса осущест5 вляется по сигналу по командной линии связи.

П редм ет пзоор стени я

Электронный коммутатор для опроса ли10 ний связи, содержащии распределитель импульсов и ключевые элементы, отличающийся тем, что, с целью автоматизации управления изменением частоты и очередности опроса каналов связи в процессе работы, выходы рас15 пределителя им,пульсов подключены к шинам считывания ячеек памяти, выходы, одноименных разрядов которых объеди нены сборкой и соединены со входами регистра, связанного непосредственно с матрпцей и через схему временной задержки — с распределителем импульсов, а шины записи ячеек памяти подключены к блоку ввода программ частоты и порядка опроса,
