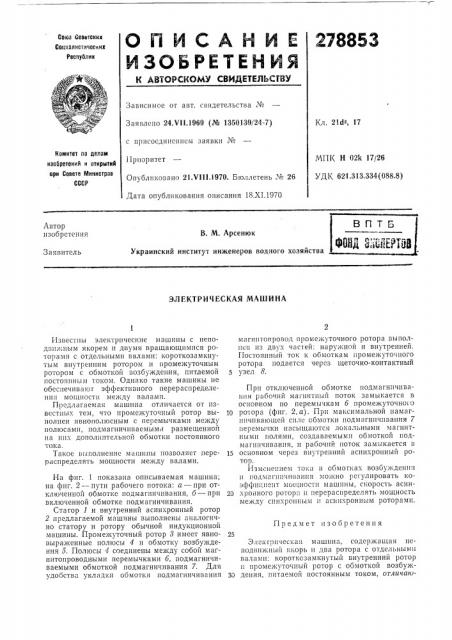

О ll И C А Н И Е 278853

ИЗОБРЕТЕНИЯ

Соиз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24,VI I.1969 (№ 1350139/24-7) Кл. 21d -, 17 с присоединением заявки №

I I p нор итет

Комитет по делам изобретений и открытий ори Совете Министров

СССР

MHI(Н 02k 17/26

УДК 621.313.334 (088.8) Опубликовано 21.Vill,1970. Бюллетень ¹ 26

Дата опубликования описания 18.XI.1970

Автор изобретения

В. М. Арсенвк

Украинский институт инженеров водного хозяйства

Заявитель

ЭЛЕКТРИЧЕСКАЯ МАШИНА

Предмет изобретения

Известны электрические машины с неподвижным якорем и двумя вращающимися роторами с отдельными валами: короткозамкнутым внутренним ротором н промежуточным ротором с обмоткой возбуждения, питаемой постоянным током. Однако такие машины не обеспечивают эффективного перераспределешгп мощности между валами.

Предлагаемая машина отличается от пзвестьнях тем, что промежуточный ротор выполнен явнопогпосным с перемычками между полюсами, подмагничпваемыми размещенной па нпх допол" ительной обмотки постоянного тока, Такое выполнение машины позволяет перераспределять мощности между валами.

На фиг. 1 показана описываемая машина; на фиг. 2 — пути рабочего потока: а — при отключенной обмотке подмагничивания, б — при включенной обмотке подмагничивания.

Статор 1 и внутренний асинхронный ротор

2 предлагаемой машины выполнены аналогично статору и ротору обычной индукционной машины. Промежуточный ротор 3 имеет явновыраженные полюсы 4 и обмотку возбуждения 5. Полюсы 4 соединены между собой магнитопроводными перемычками 6, подмагничиваемыми обмоткой подмагничивания 7. Для удобства укладки обмотки подмагничивания магнптопровод промежуточного ротора выполнен из двух частей: наружной и внутренней.

Постоянный ro«к обмоткам промежуточного ротора подается через щеточно-контактный

5 узел 8.

При отключенной обмотке подмагнпчпвапия рабочий маптитный поток замыкается в основном по перемычкам 6 промежуточно1о

10 роIopа (фиг. 2, а). При максимальной намагпичпвающей силе обмотки подмагнп шванпя 7 перемычки насыщаются локальными магнитными полями, создаваемыми обмоткой IlOli,— магнпчиванпя, и рабочий поток замыкается в

15 основном через внутренний асинхронный ротор.

Измснеш1ем тока в обмогках возбуждения и подмапшчиваппя можно регулировать коэффициент мощности машины, скорость асин20 хронного ротора и перераспределять мощность между синхронным и асинхронным роторами.

Элекгппческая машина, содержащая 1геподвпжный якорь и два ротора с отдельнымп валами: короткозамкнутый внутренний ротор и промежуточный ротор с обмоткой возбуж33 дения, питаемой постоянным током, отличаю278853 и аяся тем, что, с целью перераспределения мощности между валами, промежуточный ротор выполнен явнополюсным с перемычками между полюсами, подмагпичиваемыми размещенной па ник дополнительной обмоткой постоянного тока.

278853

5 6

Составитель Б. Делекторский

Редактор А. Ю. Пейсоченко Техред А. А. Камышникова Корректор Л. В. Юшина

Заказ 3224)9 1ираж 480 Подппспос

ЦНИИПИ Комитета по делам изобретений и открытий при Советс Министров СССР

Москва, Ж-35, Раушская паб., д. 4 5

Типография, пр. Сапунова, 2
