278999

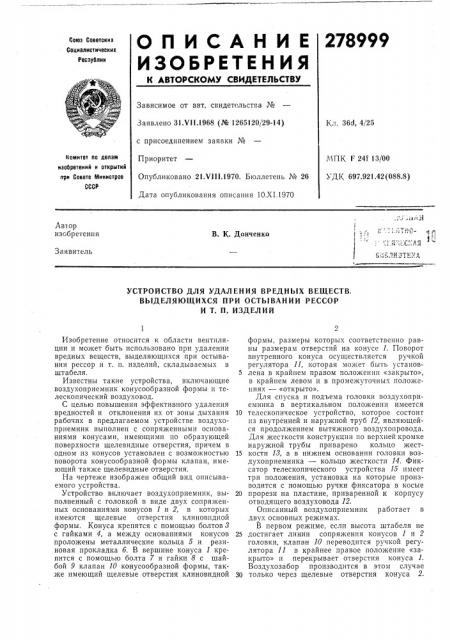

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублин

Зависимое от авт. свидетельства №

Заявлено 31.VI 1.1968 (№ 1265120/29-14) с присоединением заявки №

Приоритет

Опубликовано 21.VIII.1970. Бюллетень № 26

Дата опубликования описания 10.XI. 1970

Кл. 364, 4/25 комитет ло делам нэобретений и открытий при Совете Министров

СССР

МПК F 24f 13/00

УДK 697.921.42 (088,8) Автор изобретения

В. К. Данченко

Заявитель г ч1

УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ВРЕДНЬ1Х ВЕЩЕСТВ, ВЫДЕЛЯЮЩИХСЯ ПРИ ОСТЫВАНИИ РЕССОР

H T. П, ИЗДЕЛИЙ

Изобретение относится к области вентиляции и может быть использовано при удалении вредных веществ, выделяющихся при остывании рессор и т. п. изделий, складываемых в штабеля.

Известны такие устройства, включающие воздухоприемник конусообразной формы и телескопический воздуховод.

С целью повышения эффективного удаления вредностей и отклонения их от зоны дыхания рабочих в предлагаемом устройстве воздухоприемник выполнен с сопряженными основаниями конусами, имеющими по образующей поверхности щелевидные отверстия, причем в одном из конусов установлен с возможностью поворота конусообразной формы клапан, имеющий также щелевидные отверстия.

На чертеже изображен общий вид описываемого устройства.

Устройство включает воздухоприемник, выполненный с головкой в виде двух сопряженных основаниями конусов 1 и 2, в которых имеются щелевые отверстия клиновидной формы. Конуса крепятся с помощью болтов 3 с гайками 4, а между основаниями конусов проложены металлические кольца 5 и резиновая прокладка 6. В вершине конуса 1 крепится с помощью болта 7 и гайки 8 с шайбой 9 клапан 10 конусообразной формы, также имеющий щелевые отверстия клиновидной формы, размеры которых соответственно равны размерам отверстий на конусе 1. Поворот внутренного конуса осуществляется ручкой регулятора П, которая может быть установ5 лена в крайнем правом положении «закрыто», в крайнем левом и в промежуточных положениях — «открыто».

Для спуска и подъема головки воздухоприемника в вертикальном положении имеется

10 телескопическое устройство, которое состоит из внутренней и наружной труб 12, являющейся продолжением вытяжного воздухопровода.

Для жесткости конструкции по верхней кромке наружной трубы приварено кольцо жест15 кости 18, а в нижнем основании головки воздухоприемника — кольцо жесткости 14. Фиксатор телескопического устройства 15 имеет три положения, установка на которые производится с помощью ручки фиксатора в косые

20 прорези на пластине, приваренной к корпусу отводящего воздуховода 12.

Описанный воздухоприемнпк работает в двух основных режимах.

В первом режиме, если высота штабеля не

25 достигает линии сопряжения конусов 1 и 2 головки, клапан 10 переводится ручкой регулятора 11 в крайнее правое положение «закрыто» и перекрывает отверстия конуса 1.

Воздухозабор производится в этом случае

30 только через щелевые отверстия конуса 2.

278999

Составитель Л. Романова

Редактор Т. И. Морозова Техред А. А. Камышникова Корректоры; О. С. Зайцева и Л. В. Юшина

Заказ 3192/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2

С помощью телескопического устройства головка воздухоприемника устанавливается па высоту, при которой происходит наиоолее полное удаление выделяющихся вредностей.

Такой режим устанавливается визуально, 5 так как вредности при этой операции выделяются в виде дыма, зону распространения которого можно наблюдать.

Во втором режиме, если высота штабеля превышает линию сопряжения конусов 1 и 2 10 головки воздухоприемника, а телескопическое устройство переведено в верхнее положение, клапан 10 переводится ручкой регулятора 11 в крайне левое положение «открыто», в результате чего щелевые отверстия клапана 10 сов- 15 падают с отверстиями конуса 1. В этом случае воздухозабор производится через все щелев=.е отверстия головки.

Кроме двух основных режимов, возможны и другие промежуточные режимы, которые осуществляются установкой регулятора 11 и фиксатором телескопического устройства 15.

Предмет изобретения

Устройство для удаления вредных веществ, выделяющихся при остывании рессор и т. п. изделий, складываемых в штабеля, включающее воздухоприемник и телескопический воздуховод, отлича(ощееся тем, что, с целью повышения эффективности устройства, воздухоприемник выполнен с сопряженными основаниями конусами, имеющими на образующей поверхности щелевидные отверстия, причем в одном из конусов установлен с возможностью поворота конусообразной формы клапан, имеющий также щелевидные отверстия.
