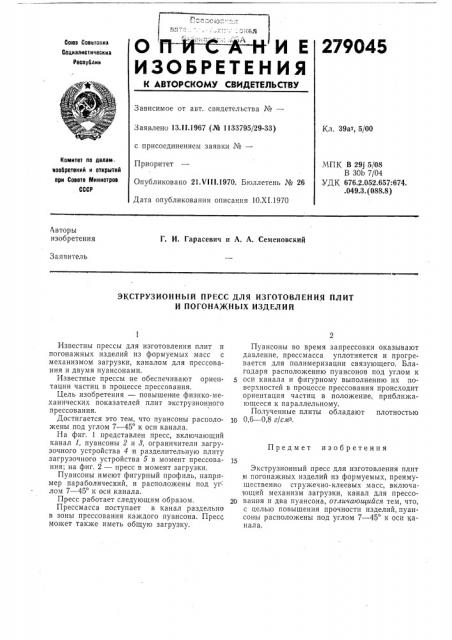

О И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

279045

Союз Ссвискиз

Социалистическиз

Республик

Зависимое от авт. свидетельства №вЂ”

3 аявлено 13.11.1967 (№ 1133795/29-33) с присоединением заявки №вЂ”

Приоритет

Кл. 39а>, 5/00

Комитет оо делам. изобретений и открытий ори Совете Министров

СССР

МПК В 291 5/08

В ЗОЬ 7/04

УДК 676.2.052.657:674..049.3. (088.8) Опубликовано 21.Vill.1970. Бюллетень в 26

Дата опубликования описания 10.XI.1970

Авторы изобретения

Г, И. Гарасевич и А, А, Семеновский

Заявитель

ЭКСТРУЗИОННЫЙ ПРЕСС ДЛЯ ИЗГОТОВЛЕНИЯ ПЛИТ

И ПОГОНА)КНЫХ ИЗДЕЛИЙ

Известны прессы для изготовления плит и погонажных изделий из формуемых масс с механизмом загрузки, каналом для прессования и двумя пуансонами.

Известные прессы не обеспечивают ориентации частиц в процессе прессования.

Цель изобретения — повышение физико-механических показателей плит экструз ионного прессования.

Достигается это тем, что пуансоны расположены под углом 7 — 45 к оси канала.

На фиг. 1 представлен пресс, включающий канал 1, пуансоны 2 и 8, ограничители загрузочного устройства 4 и разделительную плиту загрузочного устройства 5 в момент прессования; на фиг, 2 — пресс в момент загрузки.

Пуансоны имеют фигурный профиль, например параболический, и расположены под уг- лом 7 — 45 к оси канала.

Пресс работает следующим образом.

Прессмасса поступает в канал раздельно в зоны прессования каждого пуансона. Пресс может также иметь общую загрузку.

Пуансоны во время запрессовки оказывают давление, прессмасса уплотняется и прогревается для полимеризации связующего. Благодаря расположению пуансонов под углом к оси канала и фигурному выполнению их поверхностей в процессе прессования происходит ориентация частиц в положение, приближающееся к параллельному.

Полученные плиты обладают плотностью тп 0,6 — 0,8 г/смз.

Предмет изобретения

Экструзионный пресс для изготовления плит и погонажных изделий из формуемых, преимущественно стружечно-клеевых масс, включатощий механизм загрузки, канал для прессо20 вания и два пуансона, отличающийся тем, что, с целью повышения прочности изделий, пуансоны расположены под углом 7 — 45 к оси канала.

Фиг.1
