Реферат

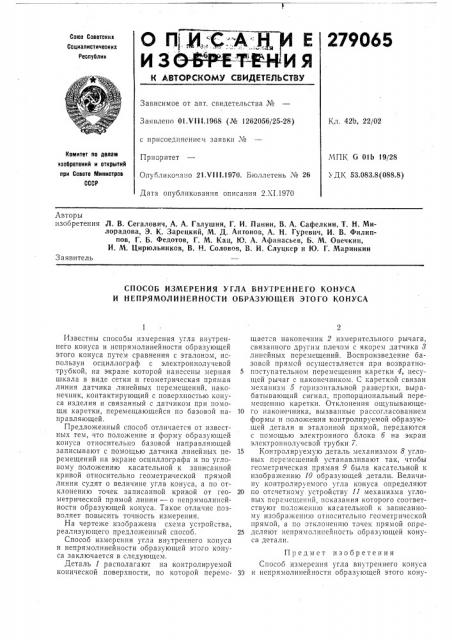

279065

С и з оа е. и я

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01.VI I I.1968 (¹ 1262056/25-28) Кл. 42Ь, 22/02 с присоединением заявки №

Комитет по делам изобретений и открытий ори Совете Министров

СССР

МПК G 01b 19/28

УДК 53.083.8(088.8) Приоритет

Опуолико апо 21 VIII.1970. Бюллетень № 26

Дата опубликования описания 2.XI.1970

Авторы изобретения Jl. В, Сегалович, A. А. Галушин, Г. И. Панин, В. А. Сафелкин, T. H. Милорадова, Э. К. Зарецкий, М. Д. Антонов, А. H. Гуревич, И. В. Филиппов, Г. Б. Федотов, Г. М. Кац, Ю. А. Афанасьев, Б. М. Овечкин, И. М, Цирюльников, В. Н. Соловов, В. И, Слуцкер и Ю. Г. Маринкин

Заявитель

СПОСОБ ИЗМЕРЕНИЯ УГЛА ВНУТРЕННЕГО КОНУСА

И НЕПРЯМОЛИНЕЙНОСТИ ОБРАЗУЮЩЕЙ ЭТОГО КОНУСА

Известны способы измерения угла внутреннего конуса и непрямолинейности образующей этого конуса путем сравнения с эталоном, используя осциллограф с электроннолу.чевой трубкой, на экране которой нанесены мерная шкала в виде сетки и геометрическая прямая линия датчика линейных перемещений, наконечник, контактирующий с поверхностью конуса изделия и связанный с датчиком при помощи каретки, перемещающейся по базовой направляющей.

Предложенный способ отличается от известных тем, что положение и форму образующей конуса относительно базовой направляющей записывают с помощью датчика линейных перемещений на экране осциллографа и по угловому положению касательной к записанной кривой относительно геометрической прямой линии судят о величине угла конуса, а по отклонению точек записанной кривой от геометрической прямой линии — о непрямолинейности образующей конуса. Такое отличие позволяет повысить точность измерения.

На чертеже изооражена схема устройства, реализующего предложенный способ.

Способ измерения угла внутреннего конуса и непрямолинейности образующей этого конуса заключается в следующем.

Деталь 1 располагают на контролируемой конической поверхности, по которой перемещается наконечник 2 измерительного рычага, связанного другим плечом с якорем датчика 3 линейных перемещений. Воспроизведение оазовой прямой осуществляется прн возвратно5 поступательном перемещении каретки 4, несущей рычаг с наконечником. С кареткой связан механизм 5 горизонтальной развертки, вырабатывающий сигнал, пропорциональный перемещению каретки. Отклонения ощупывающе10 го наконечника, вызванные рассогласованием формы и положения контролируемой образующей детали и эталонной прямой, передаются с помощью электронного блока б на экран элcêòðоннолучевQé трубки 7.

15 Контролируемую деталь механизмом 8 угловых перемещений устанавливают так, чтобы геометрическая прямая 9 была касательной к из о бр а же нию 10 оор азующей детали. Вел ичину контролируемого угла конуса определяют

20 по отсчетному устройству 11 механизма угловых перемещений, показания которого соответствуют положению касательной к записанному изображению относительно геометрической прямой, а по отклонению точек прямой опре25 деляют непрямолипейность образующей конуса детали.

Предмет изобретения

Способ измерения угла внутреннего конуса

30 и непрямолинейности образующей этого конуФ ..1

„г 1- .....-. 37©65 ".. -

3 4 са, путем сравнения с эталоной.и иеччосльзова- положение и форму образующей конуса отнония осциллографа с электроннолучевой труб- сительно базовой направляющей записывают кой, на экране которой нанесены мерная шка- с îìîùüþ датчика линейных перемещений на ла в виде сетки и геометрическая прямая ли- экране осциллографа и по угловому положения, а также датчика линейных перемещений, 5 нию касательной к записанной кривой относинаконечника, контактиру1ощего с контролируе- тельно геометрической прямой линии судят о мой поверхностью конуса и связанного с дат- величине угла конуса, а по отклонению точек чиком при помощи каретки, перемещающейся записанной кривои от геометрической прямой по базовой направляющей, отличающийся тем, линии судят о непрямолинейности образуючто, с целью повышения точности изгмерення, 10 щей конуса.
