Реферат

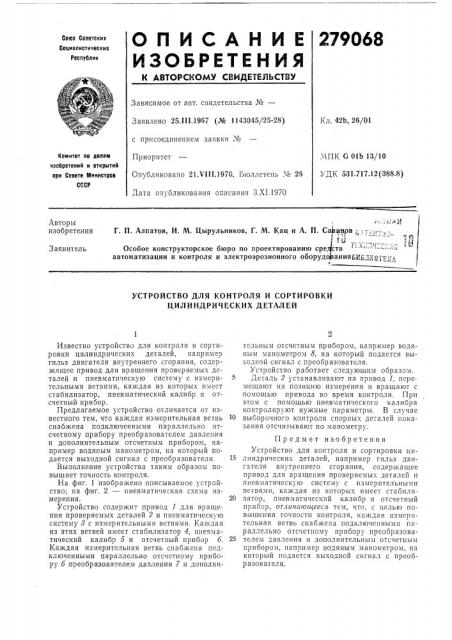

279068

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 25.111.19 67 (№ 1143045/25-28) с присоединением заявки №

Приоритет

Опубликовано 21. т 111.19?О. Бюллетень ¹ 26

Дата опубликования описания З.XI.1970

Кл. 42Ь, 26/01

1НК 6 01b 13/10

УДК 531.717.12(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Г. П. Алпатов, И. М. Цырульников, Г. М. Кац и А. П. Са инов,-;-,:,,-.-,„, «» »

Особое конструкторское бюро по проектированию сре ств автоматизации и контроля и злектроэрозиоиного оборуд анияд1ьл..;ОТО;,;, Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ И СОРТИРОВКИ

ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ

Известно устройство для контроля и сортировки цилиндрических деталей, например гильз двигателя внутреннего сгорания, содержащее привод для вращения проверяемых деталей и пневматическую систему с измерительными ветвями, каждая из которых имеет стабилизатор, пневматический калибр и отсчетный прибор.

Предлагаемое устройство отличается от известного тем, что каждая измерительная ветвь снабжена подключенными параллельно отсчетному прибору преобразователем давления и дополнительным отсчетным прибором, например водяным манометром, на который подается выходной сигнал с преобразователя.

Выполнение устройства таким образом повышает точность контроля.

На фиг. 1 изображено описываемое устройство; на фиг. 2 — пневматическая схема измеренияя.

Устройство содержит привод 1 для вращения проверяемых деталей 2 и пневматическую систему 8 с измерительными ветвями. Каждая из этих ветвей имеет стабилизатор 4, пневматический калибр 5 и отсчетный прибор б.

Каждая измерительная ветвь снабжена подключенными параллельно отсчетному прибору б преобразователем давления 7 и дополнительным отсчетным прибором, например водяным манометром 8, на который подается выходной сигнал с преобразователя.

Устройство раоотает следующим образом.

5 Деталь 2 устанавливают на привод 1, перемещают на позицию измерения и вращают с помощью привода во время контроля. При этом с помощью пневматического калибра контролируют нужные параметры. В случае

10 высорочного контроля спорных деталей показания отсчитывают по манометру.

Предмет изобретения

Устройство для контроля и сортировки ци15 линдрических деталей, например гильз двигателя внутреннего сгорания, содержащее привод для вращения проверяемых деталей и пневматическую систему с измерительными ветвями, каждая из которых имеет стабили20 затор, пневматический калибр и отсчетный приоор, от.гичаюшееся тем, что, с целью повышения точности контроля, каждая измерительная ветвь снабжена подключенными параллельно отсчетному прибору преобразова25 телем давления и дополнительным отсчетным прибором, например водяным манометром, на который подается выходной сигнал с преобразователя, 219068
