K 27922

Класс 7b, 4

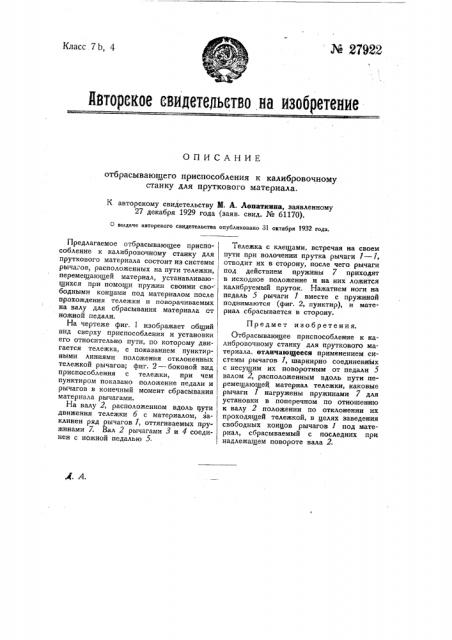

Йвторекое евидетельетво на изобретение

ОПИСАНИЕ отбрасывающего приспособления к калибровочному станку для пруткового материала.

К авторскому свидетельству M. A. Лопаткина, заявленному

27 декабря 1929 года (заяв. свид. ¹ 61170).

О выдаче авторского свидетельства опубликовано 31 октября 1932 года.

Предлагаемое отбрасывающее приспособление к калибровочному станку для пруткового материала состоит из системы рычагов, расположенных на пути тележки, перемещающей материал, устанавливающихся при помощи пружин своими свободными концами под материалом после прохождения тележки и поворачиваемых на валу для сбрасывания материала от ножной педали.

На чертеже фиг. 1 изображает общий вид сверху приспособления и установки его относительно пути, по которому двигается тележка, с показанием пунктирными линиями положения отклоненных тележкой рычагов; фиг. 2 — боковой вид приспособления с тележки, при чем пунктиром показано положение педали и рычагов в конечный момент сбрасывания материала рычагами.

На валу 2, расположенном вдоль пути движения тележки б с материалом, заклинен ряд рычагов 1, оттягиваемых пружинами 7. Вал 2 рычагами 3 и 4 соединен с ножной педалью 5.

Тележка с клещами, встречая на своем пути при волочении прутка рычаги 7 в 7, отводит их s сторону, после чего рычаги под действием пружины 7 приходят в исходное положение и на них ложится калибруемый пруток. Нажатием ноги на педаль 5 рычаги 7 вместе с пружиной поднимаются (фиг. 2, пунктир), и материал сбрасывается в сторону.

Предмет изобретения.

Отбрасывающее приспособление к калибровочному станку для пруткового материала, отличающееся применением системы рычагов 1, шарнирно соединеннь1х с несущим их поворотным от педали 5 валом 2, расположенным вдоль пути перемещающей материал тележки, каковые рычаги 1 нагружены пружинами 7 для установки в поперечном по отношению к валу 2 положении по отклонении их проходящей тележкой, в целях заведения свободных концов рычагов 7 под материал, сбрасываемый с последних при надлежащем повороте вала 2.
