Реферат

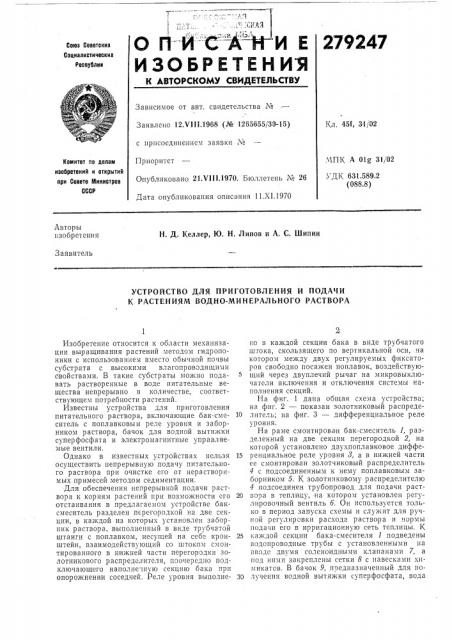

О Й--И C À -"- Н И Е

Союз Советских

Социалистических

Росе блик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М

Заявлено 12.VIII.1968 (№ 1265655/30-15) Кл. 45f, 31/02 с присоединением заявки М

МПК А Olg 31/02

УДК 631.589.2 (088.8) Приоритет

Опубликовано 21 VIII,1970. Бюллетень j¹ 26

Дата опубликования описания 11.XI.1970

Комитет по делам изобретений и открытий ори Совете Мииистрос

СССР

Авторы изобретения

Н. Д. Келлер, Ю, H. Липов и А. С. Шипин

Заявитель

УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ И ПОДАЧИ

К PACTEHИЯM ВОДНО-МИНЕРАЛЬНОГО РАСТВОРА

Изобретение относится к области механизации выращивания растений методом гидропоники с использованием вместо обычной почвы субстрата с высокими влагопроводящими свойствами. В такие субстраты можно подавать растворенные в воде питательные вещества непрерывно в количестве, соответствующем потребности растений.

Известны устройства для приготовления питательного раствора, включающие бак-смеситель с поплавковым реле уровня и заборником раствора, бачок для водной вытяжки суперфосфата и электромагнитные управляемые вентили.

Однако в известных устройствах нельзя осуществить непрерывную подачу питательного раствора при очистке его от нерастворимых примесей методом седиментации.

Для обеспечения непрерывной подачи раствора к корням растений при возможности его отстаивания в предлагаемом устройстве баксмеситель разделен перегородкой на две секции, в каждой из которых установлен заборник раствора, выполненный в виде трубчатой штанги с поплавком, несущей на себе кронштейн, взаимодействующий со штоком смонтированного в нижней части перегородки золотникового распределителя, поочередно подключающего наполне сную секцию бака при опорожнении соседней. Реле уровня выполнепо в каждой секции бака в виде трубчатого штока, скользящего по вертикальной оси, ча котором между двух регулируемых фиксаторов свободно посажен поплавок, воздействующий через двуплечий рычаг на микровыключатели включения и отключения системы наполнения секций.

На фиг. 1 дана общая схема устройства; на фнг. 2 — показан золотниковый распреде10 литель; на фиг. 3 — дифференциальное реле уровня.

На раме смонтирован бак-смеситель I, разделенный на две секции перегородкой 2, на которой установлено двухпоплавковое диффе15 ренциальное реле уровня 8, а в нижней части се смонтирован золотчиковый распределитель

4 с подсоединенным к нему поплавковым заборником 5. К золотниковому распределителю

4 подсоединен трубопровод для подачи раст20 вора в теплицу, на котором установлен регулировочный вентиль б. Он используется только в период запуска схемы и служит для ручНоН регулировки расхода раствора и нормы подачи его в ирригационную сеть теплицы. К

25 каждой секции бака-смесителя 1 подведены водопроводные трубы с установленными на вводе двумя соленоидными клапанами 7, а под ними закреплены сетки 8 с навесками химикатов. В бачок 9, предназначенный для IIO30 лучения водной вытяжки суперфосфата, вода

279247

50 поступает через вентиль 10, а для выпуска из него вытяжки предназначен вентиль 11. Соленоидные клапаны 7 и выключатели дифференциального реле уровня 8 объединены в общую .электросхему, которая управляется шкафом автоматики 12.

Золотниковый распределитель 4 состоит из корпуса 18, в котором размещены клапанные перегородки 14, Через корпус 18 и отверстия перегородок 14 проходит шток 15 распределителя 4 с закреплечными на нем клапанами

1б. Корпус 18 имеет отводной патрубок 17, соединенный в рабочем положении с трубопроводом для подачи раствора в теплицу. Направляющими штока 15 служат отверстия в крышке питающих пагрубков 18, которые соединены гибкими шлангами 19 с трубчатыми штангами 20 заборника, несущими на себе поплавки 21 и кронштейны 22.

Дифференциальное реле уровня состоит из кронштейна 28 и жесгко соединенных с ним штанг 24, которые симметрично относительно перегородки 2 опущены в секции бака. На штангах 24 свободно посажены трубчатые штоки 25, имеющие фиксаторы 2б, ограничивающие ход поплавков 27, которые с зазором установлены на штоках 25. В верхней части кронштейна 28 смонгированы конечные выключатели верхнего урсвня 28 и нижнего уровня 29, а так же двуплечие рычаги 80, постоянно соединенные со штоками 25.

Предложенное устройство работает следующим образом.

В бачке 9 приготавливается водная вытяжка суперфосфата, которая с помощью вентиля 11 выпускается в секции бака 1. В сетки 8 укладываются навески удобрений. По сигналу от шкафа 12 включаются клапаны 7 и секции наполняются водой, которая, проходя через сетки 8, размывает и растворяет соли. При иапо".íåíèè секций вентиль б закрыт. Поплавки 27, всплывая, давят на фиксаторы 2б, которые поднимают шток 25, при этом двуплечий рычаг 80 воздействует на конечные выключатели верхнего уровня 28, клапаны 7 отключаются и подача жидкости прекращается.

После двухчасового отстаивания открывают вентиль 6 (например левый), и одна из секций бака подключается на питание растений.

После опорожнения, поплавковый заборник, опускаясь, воздействует кронштейном 22 на выступающий конец штока 15, переключая систему на питание из другой секции. В то же время поплавок 27 пустой секции своим весом воздействует через фиксатор 2б на шток 25, KoTopb1H с помощью рычага 80, нажимает на конечный выключатель нижнего уровня 29, включая подачу жидкости. Для обеспечения непрерывного и поочередного опорожнения секций скорость наполнения их устанавливается различной. В результате одна из секций наполняется быстрее, чем исключает возможность среднего положения клапанных перегородок 14, так как один нз заборников 5 раствора всплывает раньше и освобо кдгет золотник, который под действием давления второго заборника фиксируется в крайнем (не в центральном) положении.

Расчеты показывают, что при постоянной подаче раствора к растениям через сеть ирригационных растворопроводов, скорость движения раствора в самом узком сечении не превышает 0,0075 м/сек. Это позволяет исключить из системы насос и применить самотечную подачу раствора. В предлагаемом устройстве использован эт"т принцип, причем устройство выполнено так, что основным энергоисточником служит напор воды в водопроводной сети. Потребная для работы электрическая мощность составляет не более 50 вт.

Предмет изобретения

1. Устройство для п нготовления и подачи к растениям водно-минераль.юго раствора, включающее бак-смеситель с пэплавковым реле уровня и заоорни.",ом раствора, бачок для водной вытяжки суперфосфата и электромагнитные управляемые вентили, отличающееся тем, что, с целью обеспечсння непрерывной подачи раствора при возможности его отстаивания, бак-смеситель разделен перегородкой на двс секции, в каждой из которых установлен заборник раствора, выполненный в виде трубчатой штанги с поплавком, несущей на себе кронштейн, взаимодействующий со штоком смонтированного в нижней части перегородки золотникового распределителя, поочередно подключающего наполненную секцию бака при опорожнении соседней.

2. Устройство по п. 1, отличающееся тем, что реле уровня выполнено в каждой секции бака в виде трубчатого штока, скользящего по вертикальной оси, на котором между двух регулируемых фиксаторов свободно посажен поплавок, воздействующий через двуплечий рычаг на микровыключатели включения и отключения системы наполнения секций.

279247

2б

2б

Риг 3
