М

° Ь.Ее::. ЖЬ.. - ЧЮЬ» ф,»

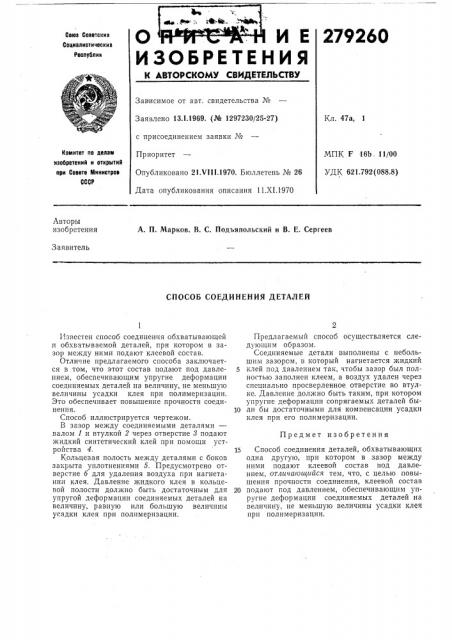

О И Е

279260

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13.1.1969. (№ 1297230/25-27) Кл. 47а, 1 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

МПК F 165. 11/00

УДК 621.792(088.8) Опубликовано 21 VIII.1970. Бюллетень № 26

Дата опубликования описания 11.XI.1970

Авторы изобретения

А. П. Марков., В. С. Подьяпольский и В, Е. Сергеев

Заявитель

СПОСОБ СОЕДИНЕНИЯ ДЕТАЛЕЙ

Предлагаемый способ осуществляется следующим образом.

Соединяемые детали выполнены с небольшим зазором, в который нагнетается жидкий

5 клей под давлением так, чтобы зазор был полностью заполнен клеем, а воздух удален через специально просверленное отверстие во втулке. Давление должно быть таким, при котором упругие деформации сопрягаемых деталей бы10 ли бы достаточными для компенсации усадкп клея при его полимеризации. и Способ соединения деталей, обхватывающих одна другую, при котором в зазор между ними подают клеевой состав под давлением, отлича ощийся тем, что, с целью .повышения прочности соединения, клеевой состав

20 подают под давлением, обеспечивающим упругие деформации соединяемых деталей на величину, не меньшую величины усадки клея при полимеризации, известен способ соединения обхватывающей и обхвзть ваемой деталей, при котором в зазор между ними подают клеевой состав.

Отличие предлагаемого способа заключается в том, что этот состав подают под давлением, обеспечивающим упругие деформации соединяемых деталей на величину, не меньшую величины усадки клея при полимеризации.

Это обеспечивает повышение прочности соедиHpни я.

Способ иллюстрируется чертежом.

В зазор между соединяемыми деталями— валом 1 и втулкой 2 через отверстие 8 подают жидкий синтетический клей при помощи устройства 4.

Кольцевая полость между деталями с боков закрыта уплотнениями б. Предусмотрено отверстие б для удаления воздуха при нагнетании клея. Давление жидкого клея в кольцевой полости должно быть достаточным для упругой деформации соединяемых деталей на величину, равную или большую величины усадки клея при полимеризации.

Предмет изобретения

Возах
