Реферат

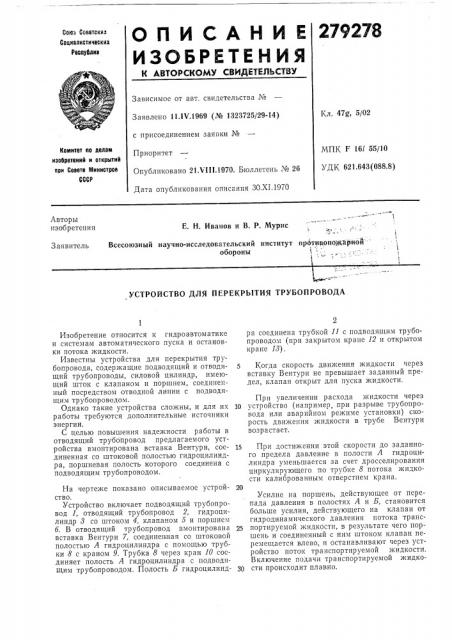

ОПИСАНИЕ 27927 8

ИЗОБРЕТЕНИЯ

Сова Саветскиа

Социалистических

Республик

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл 47g 5/02

Заявлено 11.IV.1969 (№ 1323725/29-14) с присоединением заявки №

Приоритет

Опубликовано 21 VIII.1970. Бюллетень № 26

Дата опубликования описания ЗО.XI.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 161 55/10

УДК 621.643(088,8) l

Е. Н. Иванов и В. Р, Мурис

Всесоюзный научно-исследовательский институт прОтивопоЖарной обороны 1

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ ТРУБОПРОВОДА

Изобретение относится к гидроавтоматике и системам автоматического пуска и остановки потока жидкости.

Известны устройства для перекрытия трубопровода, содержащие подводящий и отводящий трубопроводы, силовой цилиндр, имеющий шток с клапаном и поршнем, соединенный посредством отводной линии с подводящим трубопроводом.

Однако такие устройства сложны, и для их работы требуются дополнительные источники энергии.

С целью повышения надежности работы в отводящий трубопровод предлагаемого устройства вмонтирована вставка Вентури, соединенная со штоковой полостью гидроцилиндра, поршневая полость которого соединена с подводящим трубопроводом.

На черте>ке показано описываемое устройство.

Устройство включает подводящий труоопровод 1, отводящий трубопровод 2, гидроцилиндр 8 со штоком 4, клапаном 5 и поршнем

6. В отводящий трубопровод вмонтирована вставка Вентури 7, соединенная со штоковой полостью А гидроцилиндра с помощью трубки 8 с краном 9. Трубка 8 через кран 10 соединяет полость А гидроцилиндра с подводящим трубопроводом, Полость Б гидроцилиндра соединена трубкой 11 с подводящим трубопроводом (при закрытом кране 12 и открытом кране 18).

5 Когда скорость движения жидкости через вставку Вентури не превышает заданный предел, клапан открыт для пуска жидкости.

При увеличении расхода жидкости через

10 устройство (например, при разрыве трубопровода или аварийном режиме установки) скорость движения жидкости в трубе Вентури возрастает.

15 При достижении этой скорости до заданного предела давление в полости А гидроцилиндра уменьшается за счет дросселирования циркулирующего по трубке 8 потока жидкости калиброванным отверстием крана.

Усилие на поршень, действующее от перепада давления в полостях А и Б, становится больше усилия, действующего на клапан от гидродинамического давления потока транс25 портируемой жидкости, в результате чего поршень и соединенный с ним штоком клапан перемещается влево, и останавливают через устройство поток транспортируемой жидкости.

Включение подачи транспортируемой жидко30 сти происходит плавно.

279278

Предмет изобретения

Составитель Л. Романова

Редактор Т. Морозова

Техред 3. Н. Таранеако

Корректоры; А. Николаева и Л. Корогод

Заказ 3230/3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2

Пуск транспортируемой жидкости производится при закрывании крапов И и 9 и открывании крана 12, при этом давление в полости

А гидроцилиндра становится равным давлению жидкости в трубопроводе ll, а давление в полости Б гидроцилиндра — атмосфсрному давлению.

Под действием усилия гидростатического давления, действующего на клапан и поршень, открывается проход и производится пуск потока транспортируемой жидкости, при этом краны 12, И и 9 устанавливаются в исходное положение.

Устройство для перекрытия трубопровода, включающее подводящий и отводящий трубо5 проводы, силовой цилиндр, имеющий шток с клапаном и поршнем, соединенный посредством обводной линии с подводящим трубопроводом, отличающееся тем, что, с целью повышения надежности работы, в отводящий тру10 бопровод устройства вмонтирована вставка

Вентури, соединенная со штоковой полостью гидроцилиндра, поршневая полость которого сосдинена с подводящим трубопроводом.
