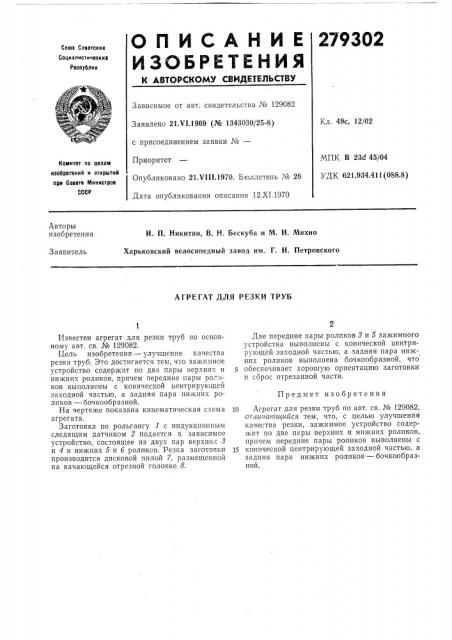

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 129082

Заявлено 21.Ч1.1969 (№ 1343030/25-8) с присоединением заявки №вЂ”

Приоритет

Опубликовано 21 VIII.1970. Бюллетень № 26

Дата опубликования описания 12.XI.1970

Кл. 49с, 12/02

МПК В 23d 45/04

УДК 621,934.411(088.8) Комитет оо делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

И. П. Никитин, В. Н, Бескуба и М. И. Михно

Харьковский велосипедный завод им. Г. И. Петровского

Заявитель

АГРЕГАТ ДЛЯ РЕЗКИ ТРУБ

Предмет изобретения

Известен агрегат для резки труб по основному авт. св. № 129082.

Цель изобретения — улучшение качества резки труб. Это достигается тем, что зажимное устройство содержит по две пары верхних и нижних роликов, причем передние пары ро".иков выполнены с конической пентрирующей заходной частью, а задняя пара нижних роликов — бочкообразной.

На чертеже показана кинематическая схема агрегата.

Заготовка по рольгангу 1 с индукционным следящим датчиком 2 подается в зависимое устройство, состоящее из двух пар верхних 8 и 4 и нижних 5 и б роликов. Резка заготовки производится дисковой пилой 7, размещенной н а к ач а ю щейся отр ез ной головке 8.

Две передние пары роликов 8 н 5 за>кимного устройства выполнены с конической центриругощей заходной частью, а задняя пара нижних роликов выполнена бочкообразной, что обеспечивает хорошую ориентацию заготовки и сброс отрезанной части.

1о Агрегат для резки труб по авт. св. № 129082, оттги гагогггийся тем, что, с целью улучшения качества резки, зажимное устройство содержит по две пгры верхних и нижних роликов, причем передние пары роликов выполнены с

15 конической центрирующей заходной частью, а задняя пара нижних роликов — бочкообразной.

279302

Bud 4
