Устройство для контактной двусторонней фотопечати

Устройство для контактной двусторонней фотопечати

Иллюстрации

Показать все

Реферат



279339

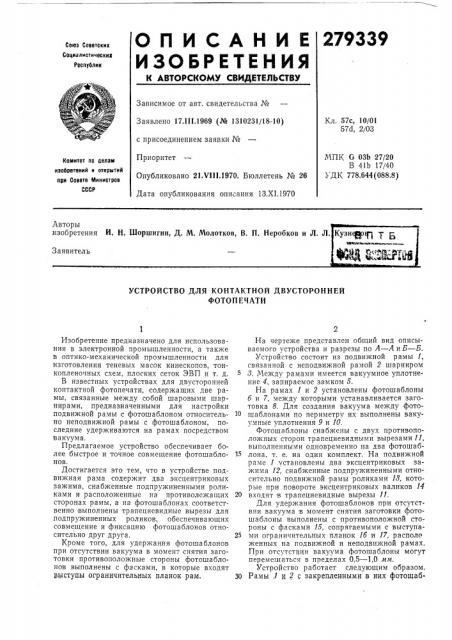

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.III.1969 (№ 1310231/18-10) с присоединением заявки №

Приоритет

Опубликовано 21.Ч!11.1970. Бюллетень № 26

Дата опубликования описания 13.XI.1970

Кл. 57с, 10/01

57d, 2/03

МПК 6 ОЗЬ 27/20

В 41Ь 17/40

УДК 778,644(088.8) Комитет по аелзм изобретений и открытий при Совете Министров

СССР

Авторы изобретения И, Н, Шорщигин, Д. М, Молотков, В. П. Неробков и Л. Л. Кузнеивощ Заявитель

УСТРОЙСТВО ДЛЯ КОНТАКТНОЙ ДВУСТОРОННЕЙ

ФОТОПЕЧАТИ

Изобретение предназначено для использования в электронной промышленности, а также в оптико-механической промышленности для изготовления теневых масок кинескопов, тонкопленочных схем, плоских сеток ЭВП и т. д.

В известных устройствах для двусторонней контактной фотопечати, содержащих две рамы, связанные между собой шаровыми шарнирами, предназначенными для настройки подвижной рамы с фотошаблоном относительно неподвижной рамы с фотошаблоном, последние удерживаются на рамах посредством вакуума.

Предлагаемое устройство ооеспечивает более быстрое и точное совмещение фотошаблонов.

Достигается это тем, что в устройстве подвижная рама содержит два эксцентриковых зажима, снабженные подпружиненными роликами и расположенные на противолежащих сторонах рамы, а на фотошаблонах соответственно выполнены трапециевидные вырезы для подпружиненных роликов, обеспечивающих совмещение и фиксацию фотошаблонов относительно друг друга.

Кроме того, для удержания фотошаблонов при отсутствии вакуума в момент снятия заготовки противоположные стороны фотошаблонов выполнены с фасками, в которые входят выступы ограничительных планок рам.

На чертеже представлен общий вид описываемого устройства и разрезы по А — А и Б — Б.

Устройство состоит из подвижной рамы 1, связанной с неподвижной рамой 2 шарниром

8. Между рамами имеется вакуумное уплотнение 4, запираемое замком 5.

На рамах 1 и 2 установлены фотошаблоны б и 7, между которыми устанавливается заготовка 8, Для создания вакуума между фото10 шаблонами по периметру их выполнены вакуумные уплотнения 9 и 10.

Фотошаблоны снабжены с двух противоположных сторон трапециевидными вырезами11, выполненными одновременно на два фотошаб15 лона, т. е. на один комплект. На подвижной раме 1 установлены два эксцентриковых зажима 12, снабженные подпружиненными относительно подвижной рамы роликами И, которые при повороте эксцентриковых валиков 14

2о входят в трапециевидные вырезы 11.

Для удержания фотошаблонов при отсутствии вакуума в момент снятия заготовки фотошаблоны выполнены с противоположной стороны с фасками 1б, сопрягаемыми с выступа25 ми ограничительных планок 1б и 17, располо женных на подвижной и неподвижной рамах.

При отсутствии вакуума фотошаблоны могут перемешаться в пределах 0,5 — 1,0 млт.

Устройство работает следующим образом. з0 Рамы .1 д 2 с закрепленными в них фотощаблонами б и 7 устанавливают в вертикальное положение так, чтобы трапециевидные пазы находились вверху и внизу. Открывают подвижную раму 1, закладывают между фотошаблонами заготовку 8 с нанесенным с обеих сторон светочувствительным слоем, закрывают раму и поворачивают рукоятки 18. При повороте рукояток эксцентриковые валики !4 с подшипниками нажимают на подпружиненные ролики 18, которые заходят в трапециевидные вырезы 11 фотошаблонов, совмещают фотошаблоны и фиксируют их относительно друг друга. Затем запирают замок 5, включают вакуум, и фотошаблоны плотно прижимаются к заготовке 8.

Далее производится экспонирование, после чего заготовки вынимают из устройства, проводя операции в обратном порядке.

Предлагаемое устройство дает также возможность переносить рисунок с одного фотошаблона на другой. При этом в раму устанавливают готовый фотошаблон с нанесенным рисунком и спаренное с ним стекло с нанесенным светочувствительным слоем. С помощью эксцентриков производят совмещение стекол и в совмещенном состоянии производят экспонирование рисунка на светочувствительный слой, а затем — химическую обработку светочувствительного слоя (проявление).

Предмет изобретения

1. Устройство для контактной двусторонней фотопечати, содержащее фотошаблоны, подвижно укрепленные на подвижной и непод10 вижной рамах, и узел скрепления рамы, отличающееся тем, что, с целью ускорения и повышения точности совмещения фотошаблонов, в нем подвижная рама содержит два эксцентриковых зажима, снабженные подпружиненными

15 роликами и расположенные на противолежащих сторонах рамы, а на фотошаблонах соответственно выполнены трапециевидные вырезы для подпружиненных роликов, обеспечивающих совмещение и фиксацию фотошаблонов

20 относительно друг друга.

2. Устройство по п. 1, отличающееся тем, что, с целью удержания фотошаблонов при отсутствии вакуума в момент снятия заготовки, противоположные стороны фотошаблонов вы25 полнены с фасками, в которые входят выступы ограничительных планок рам.

279339

A-A

fg
