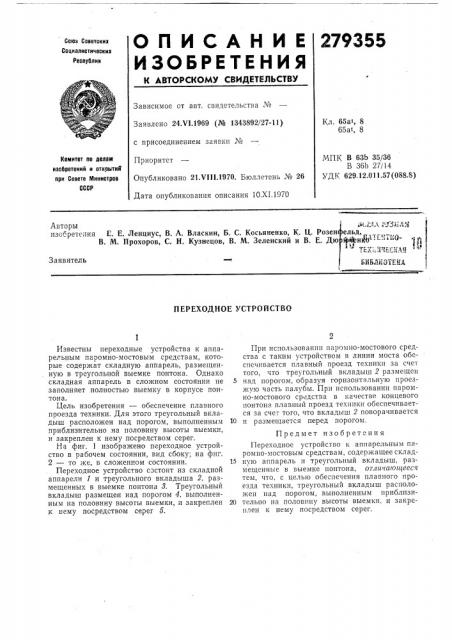

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 24.Ч1.1969 (№ 1343892/27-11) с присоединением заявки ¹
Приоритет
Опубликовано 21.Ч111.1970. Бюллетень № 26
Дата опубликования описания 10.XI.1970
Кл. 65ат, 8
65ат, 8
МПК В 63Ь 35/36
В 36b 27/14
УДК 629.12.011,57 (088.8) Комитет по делам изобретений и открытиЮ при Совете Министров
СССР
Авторы изобретения Е. Е. Денциус, В. А. Власкин, Б. С. Косьяненко, К. Ц. Розен ельд, В. М, Прохоров, С. Н. Кузнецов, В. М. Зеленский и В, Е. Дю фтйенкту" - " 0
Заявитель
ПЕРЕХОДНОЕ УСТРОЙСТВО
Известны переходные устройства к аппарельным паромно-мостовым средствам, которые содержат складную аппарель, размещенную в треугольной выемке понтона. Однако складная аппарель в сложном состоянии не заполняет полностью выемку в корпусе понтона.
Цель изобретения — обеспечение плавного проезда техники. Для этого треугольный вкладыш расположен над порогом, выполненным приблизительно на половину высоты выемки, и закреплен к нему посредством серег.
На фиг. 1 изображено переходное устройство в рабочем состоянии, вид сбоку; на фиг.
2 — то же, в сложенном состоянии.
Переходное устройство состоит из складной аппарели / и треугольного вкладыша 2, размещенных в выемке понтона 8. Треугольный вкладыш размещен над порогом 4, выполненным на половину высоты выемки, и закреплен к нему посредством серег б.
При использовании паромно-мостового средства с таким устройством в линии моста обеспечивается плавный проезд техники за счет того, что треугольный вкладыш 2 размещен
5 над порогом, образуя горизонтальную проезжую часть палубы. При использовании паромно-мостового средства в качестве концевого понтона плавный проезд техники обеспечивается за сче" того, что вкладыш 2 поворачивается
10 и размещается перед порогом.
Предмет изобретения
Переходное устройство к аппарельным паромно-мостовым средствам, содержащее склад15 нчо аппарель и треугольный вкладыш, размещенные в выемке понтона, отличающееся тем, что, с целью обеспечения плавного проезда техники, треугольный вкладыш расположен над порогом, выполненным приблизи20 тельно на половину высоты выемки, и закреплен к нему посредством серег.
2 4
Фиг. 1
1 5 г Ф
1 г.г
