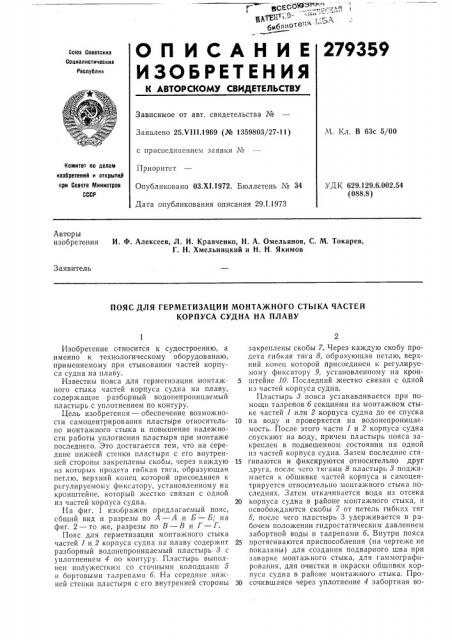

О П И С А Н И Е 279359
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскиз
Социалистическин
Республин
Зависимое от авт. свидетельства №
Заявлено 25.Ч111.1969 (№ 1359803/27-11) с присоединением заявки №
Приоритет
Опубликовано ОЗ.Х1.1972. Бюллетень № 34
Дата опубликования описания 291.1973
М. Кл. В 63с 5/00
Комитет по аелам изобретений и открытиЯ при Совете Министров
СССР
УДК 629.129.6.002.54 (088.8) Авторы изобретения И. Ф. Алексеев, Л. И. Кравченко, Н. А. Омельянов, С. М. Токарев, Г. Н. Хмельницкий и Н. Н. Якимов
Заявитель
ПОЯС ДЛЯ ГЕРМЕТИЗАЦИИ МОНТА)КНОГО СТЫКА ЧАСТЕЙ
КОРПУСА СУДНА НА ПЛАВУ
Изобретение относится к судостроению, а именно к технологическому оборудованию, применяемому при стыковании частей корпуса судна на плаву.
Известны пояса для герметизации монтажного стыка частей корпуса судна на плаву, содержащие р азборный водонепроницаемый пластырь с уплотнением по контуру.
Цель изобретения — обеспечение возможности самоцентрирования пластыря относительно монтажного стыка и повышение надежности работы уплотнения пластыря при монтаже последнего. Это достигается тем, что на середине нижней стенки пластыря с его внутренней стороны закреплены скобы, через каждую из которых продета гибкая тяга, образующая петлю, верхний конец которой присоединен к рсгулируемому фиксатору, установленному на кронштейне, который жестко связан с одной из частей корпуса судна.
На фиг. 1 изображен предлагаемый пояс, общий вид и разрезы по А — А и Б — Б; на фиг. 2 — то же, разрезы по  — В и à — Г.
Пояс для герметизации монтажного стыка частей (и 2 корпуса судна на плаву содержит разборный водонепроницаемый пластырь 8 с уплотнением 4 по контуру. Пластырь выполнен полужестким со сточными колодцами б и бортовыми талрепами б. На ссредине нижней стенки пластыря с его внутренней стороны закреплены скобы 7. Через каждую скобу продета гибкая тяга 8, образующая петлю, верхний конец которой присоединен к регулируемому фиксатору 9, установленному на крон5 штейне 10. Последний жестко связан с одной из частей корпуса судна.
Пластырь 3 пояса устанавливается при помощи талрепов б секциями на монтажном стыке частей 1 или 2 корпуса судна до ее спуска
10 на воду и проверяется на водонепроницаемость. После этого части 1 и 2 корпуса судна спускают на воду, причем пластырь пояса закреплен в подвешенном состоянии на одной из частей корпуса судна. Затем последние стя15 гиваются и фиксируются относительно друг друга, после чего тягами 8 пластырь 8 поджимается к обшивке частей корпуса и самоцентрируется относительно монтажного стыка последних. Затем откачиьается вода из отсека
20 корпуса судна в районе монтажного стыка, и освобождаются скобы 7 от петель гибких тяг
8, после чего пластырь 3 удерживается в рабочем положении гидростатическим давлением забортной воды и талрепами б. Внутри пояса
25 протягиваются приспособления (на чертеже не показаны) для создания подварного шва при заварке монтажного стыка, для гаммографирования, для очистки и окраски обшивки корпуса судна в районе монтажного стыка. Про30 сочившаяся через уплотнение 4 забортная во279359
Б-Б
Фиг. 1 да периодически удаляется через сточные колодцы 5.
Предмет изобретения
Пояс для герметизации монтажного стыка частей корпуса судна на плаву, содержащий разборный водонепроницаемый пластырь с уплотнением по контуру, отличающийся тем, что, с целью обеспечения возможности самоцентрирования пластыря относительно монтажного стыка и повышения надежности работы уплотнения пластыря при монтаже последнего, на середине нижней стенки пластыря с его внутренней стороны закреплены скобы, через каждую из которых продета гибкая тяга, образующая петлю, верхний конец которой присоединен к регулируемому фиксатору, установленному на кронштейне, который
10 жестко связан с одной из частей корпуса судна.
