Реферат

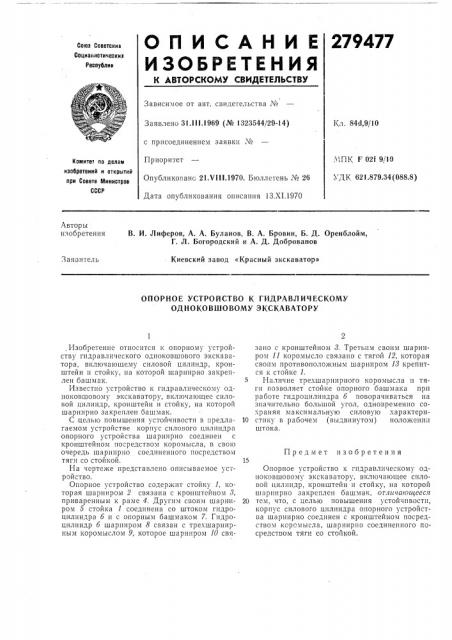

О П И С А Н И Е 279477

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советокик

Социалиотичеоких

Реопублик

Зависимое от авт. свидетельства ¹

Заявлено 31.1 l l.1969 (№ 1323544/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 21.Vill.1970. Бюллетень № 26

Дата опубликования описания 13.XI.1970

Кл. 84d,9/10

4,ПК F 02f 9/10

УДК 621.879,34 (088.8) Комитет по делам иэобретеиий и открытий при Совете Министров

СССР

Авторы изобретения

В. И. Лиферов, А. А. Буланов, В. А. Бровин, Б. Д. Оренблойм, Г. Л. Богородский и А. Д. Доброванов

Заявитель

Киевский завод «Красный экскаватор»

ОПОРНОЕ УСТРОЙСТВО К ГИДРАВЛИЧЕСКОМУ

ОДНОКОВШОВОМУ ЭКСКАВАТОРУ

Предмет изобретения

Изобретение относится к опорному устройству гидравлического одноковшового экскаватора, включающему силовой цилиндр, кронштейн и стойку, на которой шарнирно закреплен башмак.

Известно устройство к гидравлическому одпоковшовому экскаватору, включающее силовой цилиндр, кронштейн и стойку, на которой шарнирно закреплен башмак.

С целью повышения устойчивости в предлагаемом устройстве корпус силового цилиндра опорного устройства шарнирно соединен с кронштейном посредством коромысла, в свою очередь шарнирно соединенного посредством тяги со стойкой.

На чертеже представлено описываемое устройство.

Опорное устройство содержит стойку 1, которая шарниром 2 связана с кронштейном 8, приваренным к раме 4. Другим своим шарниром 5 стойка 1 соединена со штоком гидроцилиндра б и с опорным башмаком 7. Гидроцилиндр б шарниром 8 связан с трекшарнирным коромыслом 9, которое шарниром 10 связано с кронштейном 8. Третьим своим шарниром 11 коромысло связано с тягой 12, которая свопм противоположным шарниром И крепится к стойке 1.

5 Наличие трекшарнирного коромысла и тяги позволяет стойке опорного башмака прп работе гидроцилиндра б поворачиваться на значительно большой угол, одновременно со«раняя максимальную силовую карактери10 стику в рабочем (выдвпнутом) положении штока.

Опорное устройство к гидравлическому одноковшовому экскаватору, включающее силовой цилиндр, кронштейн и стойку, на которой шарнирно закреплен башмак, отлипаюшееся

20 тем, что, с целью повышения устойчивости, корпус силового цилиндра опорного устройства шарнирно соединен с кронштейном посредством коромысла, шарнирно соединенного по средством тяги со стойкой.

279477

Составитель Б. Мардер

Редактор В. П. Новоселова Техред 3. Н. Тараненко Корректор Н, Л. Бронская

Заказ 3252/18 Тираж 480 Подписное

Ц11ИИПИ Комитета по делам изобветеиий и открытий при Совете Министров СССР

Москва, уК-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2
