Реферат

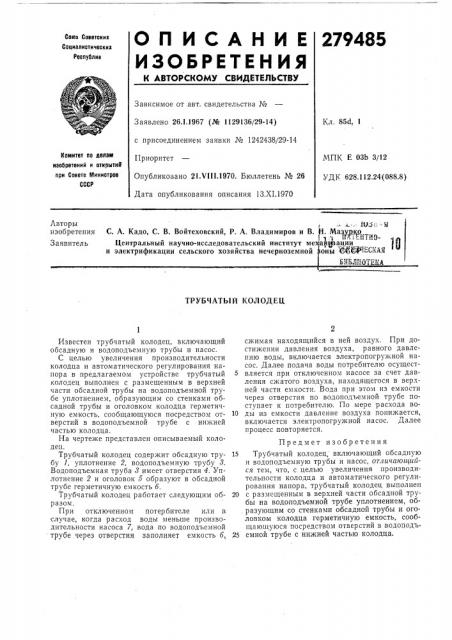

ОП ИСАНИ Е

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.1,1967 (№ 1129136/29-14) с присоединением заявки № 1242438/29-14

Приоритет

Опубликовано 21.VI11.1970. Бюллетень № 26

Дата опубликования описания 13.XI.1970

Кл. 85d, 1

Комитет по делан изобретений и открытиИ при Совете Министров

СССР

МПК E ОЗЬ 3/12

УДК 628.112.24(088.8) Авторы изобретения

Заявитель

> . а -.- М.3:е:, "М

С. А. Кадо, С. В. Войтеховский, P. А. Владимиров и В. Н. Мазчу о

1Г"" РТП0 центральный научно-исследовательский институт ме айоаадии и электрификации сельского хозяйства нечерноземной оны Ы6Ф- ьк/т

Б1йБЛИОТЕЕА

ТРУБЧАТЫЙ КОЛОДЕЦ

Известен трубчатый колодец, включающий оосадную и водоподъемную трубы и насос.

С целью увеличения производительности колодца и автоматического регулирования напора в предлагаемом устройстве трубчатый колодец выполнен с размещенным в верхней части обсадной трубы на водоподъемной трубе уплотнением, образующим со стенками обсадной трубы и оголовком колодца герметичную емкость, сооощающуюся посредством отверстий в водоподъемной труое с нижней частью колодца.

На чертеже представлен описываемый колодец.

Трубчатый колодец содержит обсадную труоу /, уплотнение 2, водоподъемную трубу 8.

Водоподъемная труба 3 имеет отверстия 4. Уплотнение 2 и оголовок 5 образуют в обсадной трубе герметичную емкость б.

Трубчатый колодец работает следующим образом.

При отключенном потер бителе или в случае, когда расход воды меньше производительности насоса 7, вода по водоподъемной трубе через отверстия заполняет емкость б, сжимая находящийся в ней воздух. При достижении давления воздуха, равного давлению воды, включается электропогружной насос. Далее подача воды потребителю осущест5 вляется при отключенном насосе за счет давления сжатого воздуха, находящегося в верхней части емкости. Вода при этом из емкости через отверстия по водоподъемной трубе поступает к потребителю. По мере расхода во10 ды из емкости давление воздуха понижается, включается электропогружной насос. Далее процесс повторяется.

Предмет изобретения

15 Трубчатый колодец, включающий обсадную и водоподъемную трубы и насос, отличающийся тем, что, с целью увеличения производительности колодца и автоматического регулирования напора, трубчатый колодец выполнен

20 с размещенным в верхней части обсадной трубы на водоподъемной трубе уплотнением, оо. разующим со стенками обсадной трубы и оголовком колодца герметичную емкость, сообщающуюся посредством отверстий в водоподьемной трубе с нижней частью колодца, Редактор В. fl. Новоселова
