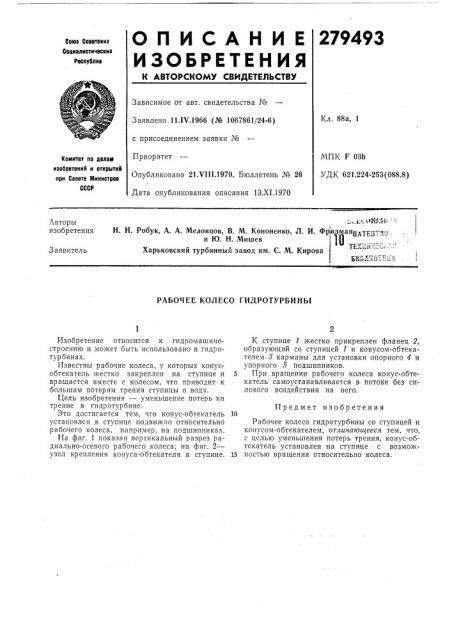

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советоннз

Социалистичесииз

Республис

Зависимое от авт. свидетельства №

Кл. 88а, 1

Заявлено 11.IV.1966 (№ 1067861/24-6) с присоединением заявки №

Приоритет

Опубликовано 21.VIII.1970. Бюллетень № 26

МПК F ОЗЬ

УДК 621.224-253(088.8) Комитет пс делам изобретений и открытий арн Совете Министров

СССР

Дата опубликования описания 13.XI.1970,,т.,т!И 5н

Н. Н. Робук, А, А. Меловцов, В. М. Кононенко, Л. И. Фри м

Авторы изобретения и Ю. Н. Мишев

Харьковский турбинный завод им. С. М. Кирова

Заявитель

РАБОЧЕЕ КОЛЕСО ГИДРОТУРБИНЫ

Изобретение относится к гидромашиностроению и может быть использовано в гидротуроинах.

Известны рабочие колеса, у которых конусобтекатель жестко закреплен на ступице и вращается вместе с колесом, что приводит к большим потерям трения ступицы о воду.

Цель изобретения — уменьшение потерь на трение в гидротурбине.

Это достигается тем, что конус-обтекатель установлен в ступице подвижно относительно рабочего колеса, например, на подшипниках.

На фиг. 1 показан вертикальный разрез радиально-осевого рабочего колеса; на фиг. 2— узел крепления конуса-обтекателя к ступице.

К ступице 1 жестко прикреплен фланец 2, ооразующий со ступицей 1 и конусом-обтекателем 8 карманы для установки опорного 4 и упорного 5 подшипников.

5 При вращении рабочего колеса конус-обтекатель самоустанавливается в потоке без силового воздействия на него.

Предмет изобретения

Рабочее колесо гидротурбины со ступицей и конусом-обтекателем, отличающееся тем, что, с целью уменьшения потерь трения, конус-обтекатель установлен на ступице с возмож15 постыл вращения относительно колеса, Редактор П. А. Вербова
