Реферат

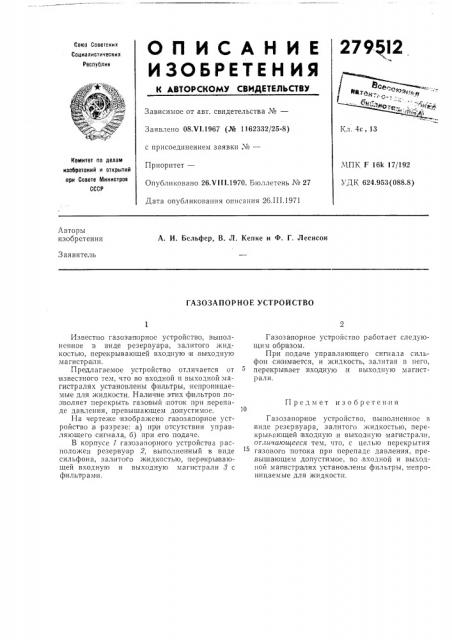

О П И С А Н И Е 2795I2

ИЗОБРЕТЕН ИЯ

Союа Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 08.V1,1967 (№ 1162332/25-8) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 26.Vill.1970. Бюллетень № 27

Дата опубликования описания 26.II I.1971

Кл. 4с, 13

Комитет по делам

МПК F 16k 17/192

УДК 624.953(088.8) изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. И. Бельфер, В. Л. Кепке и Ф. Г. Леенсон

Заявитель

ГАЗ ОЗА П О Р тт О Е УСТРОЙСТВО

П редм ет изобретения

Известно газозапорное устройство, выполнен ное в виде резервуара, залитого жидкостью, пер екрывающей входную IH .вьвходную магистра ли.

Предлагаемое у стройство отличается от известного тем, что во входной и выходной магистралях установлены фильтры, непроницаемые для жидкости. Наличие этих фильтров поз воляет перекрыть газовый поток при перепаде давления, превышающем допустимое.

На чертеже изображено гааозапо рное устройство в разрезе: а) прои отсутствии управляющего сигнала, б) при его подаче.

В корпусе 1 газозапорного устройства расположен резервуар 2, выполненный в виде сильфона, залитого жидкостью, перекрьхвающей входную и выходную магистрали,3 с фильтр а м и.

Газозапорное устройство работает следующим образом.

При подаче управляющего сигнала сильфон сжимается, и жидкость, залитая в него, перекрывает входную .и выходную магистрали.

Газозапорное устройство, выполненное в виде резервуара, залитого жидкостью, перекрыгающей входную и выходную магистрали, orëè÷àþè ååñÿ тем, что, с целью перекрытия

15 газового потока при перепаде давления, превышающем допустимое, во входной и выходной мапистралях установлены фильтры, непроницаемые для жидкости.

279512

1 1

Составитель В, Ляховский

Техред А. А. Камышникова Корректор О. Б. Тюрина

Редактор Н. Старостина

Тип. Харьк, фил. пред. «Патент»

Заказ 42/282 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров CC(:P

Москва, 5К-35, Раушская наб., д. 4/5
