Реферат

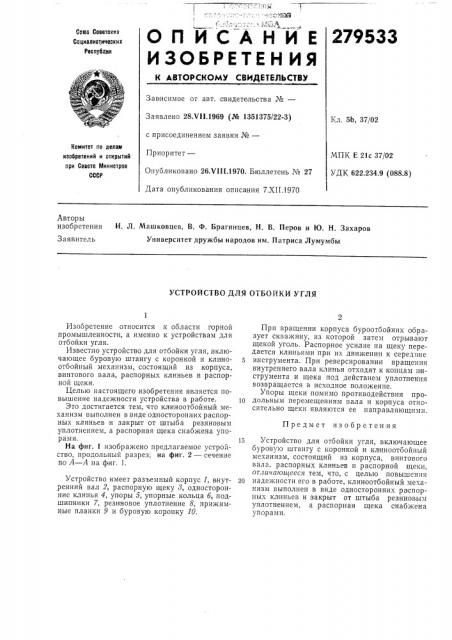

ОП ИСА НИ Е

ИЗОБРЕТЕН ИЯ

Cows Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 28Х!1.1969 (№ 1351375/22-3) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 26ХШ.1970. Бюллетень № 27

Дата опубликования описания 7.XII.1970

Кл. 5Ь, 37/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Е 21с 37/02

УДК 622.234.9 (088.8) Авторы изобретения И. Л. Машковцев, В. Ф. Брагинцев, Н. В. Перов и Ю. Н. Захаров

Заявитель Университет дружбы народов им. Патриса Лумумбы

УСТРОЙСТВО ДЛЯ ОТБОЙКИ УГЛЯ

Предмет изобретения

Изобретение относится к ооласти горной промышленности, а именно к устройствам для отбойки угля.

Известно устройство для отбойки угля, включающее буровую штангу с коронкой и клиноотбойный механизм, состоящий из корпуса, винтового вала, распорных клиньев и распорной щеки.

Целью настоящего изобретения является повышение надежности устройства в работе.

Это достигается тем, что кл иноотбойный механизм выполнен в виде односторонних распорных клиньев и закрыт от штыба резиновым уплотнением, а распорная щека снабжена упорами.

HR фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 — сечение по А — А на фиг. 1.

Устройство имеет разъемный корпус 1, внутренний вал 2, распорную щеку 8, односторонние клинья 4, упоры 5, упорные кольца 6, подшипники 7, резиновое уплотнение 8, прижимные планки 9 и буровую коронку 10.

При вращении корпуса буроотбойник образует скважину, из которой затем отрывают щекой уголь. Распорное усилие на щеку передается клиньями при их движении к середине инструмента. При реверсировании вращения внутреннего вала клинья отходят к концам инструмента и щека под деиствием уплотнения возвращается в исходное положение.

Упоры щеки помимо противодействия про1О дольным перехгещениявг вала и корпуса относительно щеки являются ее направляющими.

15 Устройство для отбойки угля, включающее буровую штангу с коронкой и клиноотбойный механизм, состоящий из корпуса, винтового вала, распорных клиньев и распорной щеки, от.ги гагоаееся тем, что, с целью повышения

20 надежности его в работе, клиноотбойный механизм выполнен в виде односторонних распорных клиньев и закрыт от штыба резиновы;I уплотнением, а распорная щека снабжена упорами.

279533 у /

5/ я 7 9 ц иг 7

Л

3 .ВВАЧЗФИЮ

Ч иг 2

Составитель 1И. Рогач

Редактор Т. Фадеева Тетсред Л. Я. Левина Корректор Т. А. Джаатаннулоаа

Заказ 6803 Тираж 480 Подписное

ijiIIIHIIII Ковгитста по делам изобретений и открыпий прги Совете Министров СССР

Москва, Ж-35, Раушсиая наб., д. 4/5

Обла" гнал типография Костромского управления по и чати
