Реферат

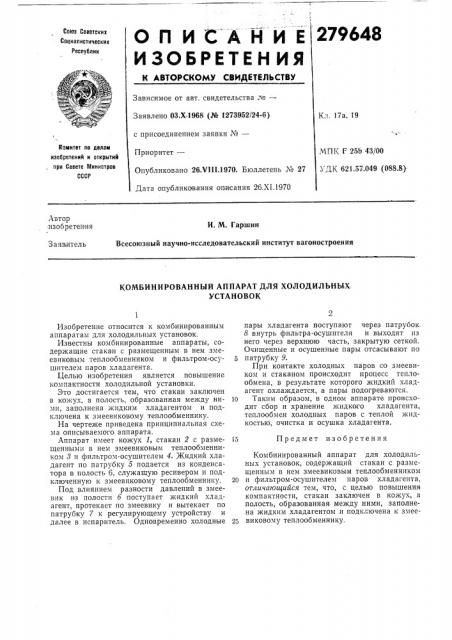

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Сокиэлистических

Республик

279648

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства в—

Заявлено ОЗ.Х 1968 (№ 1273952/24-6) с присоединением заявки Уев

Приоритет—

Опубликовано 26.V111.1970. Бюллетень No 27

Дата опубликования описания 26,XI.1970

Кл. 17а, 19

Комитет по делатл изобретений и открытий при Совете бйииистров

СССР

МПК F 25b 4 3/00

УДК 621.57.049 (088.8) Автор изобретения

И. М. Гаршин

Всесоюзный научно-исследовательский институт вагоностроения

Зая.витель

КОМБИ Н И РОВАН НЫ Й АП ПАРАТ ДЛЯ ХОЛОДИЛЬНЫХУСТАНОВОК

Предмет изобретения

Изобретение относится к комбинированным аппаратам для холодильных установок.

Известны комбинированные аппараты, содержащие стакан с размещенным в нем змеевиковым теплообменником и фильтром-осушителем паров хладагента.

Целью изобретения является повышение компактности холодильной установки, Это достигается тем, что стакан заключен в кожух, а полость, образованная между ними, заполнена жидким хладагентом и подключена к змеевиковому теплообменнику.

На чертеже приведена принципиальная схема описываемого аппарата.

Аппарат имеет кожух 1, стакан 2 с размещенными в нем змеевиковым теплообменником 8 и фильтром-осушителем 4. Жидкий хладагент по патрубку 5 подается из конденсатора в полость б, служащую ресивером и подключенную к змеевиковому теплообменнику.

Под влиянием разности давлений в змеевик из полости 6 поступает жидкий хладагент, протекает по змеевику и вытекает по патрубку 7 к регулирующему устройству и далее в испаритель. Одновременно холодные пары хла дагента поступают через патрубок

8 внутрь фильтра-осушителя и выходят из него через верхнюю часть, закрытую сеткой.

Очищенные и осушенные пары отсасывают по патрубку 9.

При контакте холодных паров со змеевиком и стаканом происходит процесс теплообмена, в результате которого жидкий хладагент охлаждается, а пары подогреваются.

I0 Таким образом, в одном аппарате происходит сбор и хранение жидкого хладагента, теплообмен холодных паров с теплой жидкостью, очистка и осушка хладагента.

Комбинированный аппарат для холодильных установок, содержащий стакан с размещенным в нем змеевиковым теплообменником

20 и фильтром-осушителем паров хладагента, отличающийся тем, что, с целью повышения компактности, стакан заключен в кожух, а полость, образованная между ними, заполнена жидким хладагентом и подключена к змеевиковому теплообменнику.
