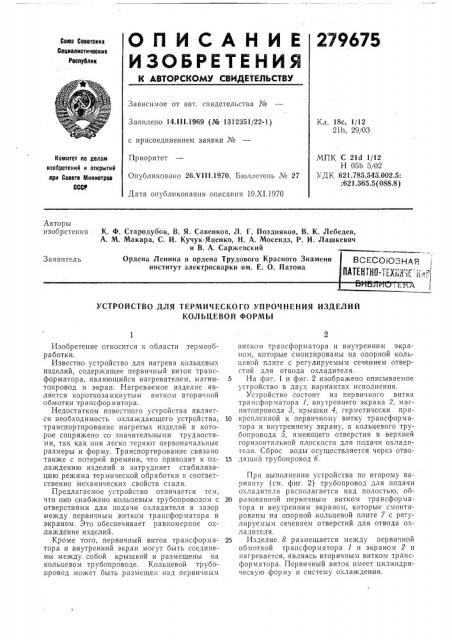

О П И С А Н И Е 279675

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 14.Ill.1969 (№ 1312351/22-1) с присоединением заявки №

Приоритет

Опубликовано 26.Ч111.1970, Бюллетень ¹ 27

Дата опубликования описания 19.XI.1970

Кл. 18с, 1/12

21h, 29/03

МПК С 21сl 1/12

Н 05b 5/02

УДК 621.785.545.002.5:

:621.365.5 (088.8) Комитет по делам изобретений и открытий при Сосете Миииотрое

СССР

Авторы изобретения

К. Ф. Стародубов, В. Я. Савенков, Л, Г. Поздняков, В. К. Лебедев, А. М. Макара, С. И. Кучук-Яценко, Н. А. Мосендз, P. И. Лашкевич и В, А, Саржевский

В СЕСОЮЗНАЯ

ПАТЕНТЫ-ТЕ@,"У1 <, Ордена Ленина и ордена Трудового Красного Знамени институт электросварки им. Е. О. Патона

Заявитель

УСТРОЙСТВО ДЛЯ ТЕРМИЧЕСКОГО УПРОЧНЕНИЯ ИЗДЕЛИЙ

КОЛЬЦЕВОЙ ФОРМЫ

Изобретение относится к области термообработки.

Известно устройство для нагрева кольцевых изделий, содержащее первичный виток трансформатора, являющийся нагревателем, магнитопровод и экран. Нагреваемое изделие является короткозамкнутым витком вторичной обмотки трансформатора.

Недостатком известного устройства является необходимость охлаждающего устройства, транспортирование нагретых изделий в которое сопряжено со значительными трудностями, так как они легко теряют первоначальные размеры и форму.. Транспортирование связано также с потерей времени, что приводит к охлаждению изделий и затрудняет стабилизацию режима термической обработки и соответственно механических свойств стали.

Предлагаемое устройство отличается тем, что оно снабжено кольцевым труоопроводом с отверстиями для подачи охладителя в зазор между первичным витком трансформатора и экраном. Это обеспечивает равномерное охлаждение изделий.

Кроме того, первичный виток трансформатора и внутренний экран могут быть соединены между собой крышкой и размещены на кольцевом трубопроводе. Кольцевой трубопровод может быть размещен над первичным витком трансформатора и внутренним экраном, которые смонтированы на опорной кольцевой плите с регулируемым сечением отверстий для отвода охладителя.

5 На фиг. 1 и фиг. 2 изображено описываемое устройство в двух вариантах исполнения.

Устройство состоит из первичного витка трансформатора 1, внутреннего экрана 2, магнитопровода 8, крышки 4, герметически при10 крепленной к первичному витку трансформатора и внутреннему экрану, и кольцевого трубопровода 5, имеющего отверстия в верхней горизонтальной плоскости для подачи охладителя. Сброс воды осуществляется через отво15 дяший трубопровод 6.

При выполнении устройства по второму варианту (см. фиг. 2) трубопровод для подачи охладителя располагается над полостью, оо20 разованной первичным витком трансформатора и внутренним экраном, которые смонтированы на опорной кольцевой плите 7 с регулируемым сечением отверстий для отвода охладителя.

25 Изделие 8 размещается между первичной обмоткой трансформатора 1 и экраном 2 и нагревается, являясь вторичным витком трансформатора. Первичный виток имеет цилиндрическую форму и систему охлаждения.

Движение охладителя, например воды, осуществляется первоначально снизу вверх ме>кду первичным витком трансформатора и изделием, а затем сверху вниз между изделием и внутренним экраном. Кольцевая крышка 4 и подводящий трубопровод 5 выполнены из диэлектрика.

Загрузка и выгрузка изделий производятся через верх при поднятой верхней части магнитопровода и кольцевой крышке 4.

При выполнении устройства по второму варианту (см. фиг. 2) охладитель подводится через кольцевой трубопровод 5, размещенный в верхней части устройства, проходит по обе стороны изделия и через отверстия опорной кольцевой плиты 7 сбрасывается в отводящий трубопровод б.

С целью регулирования скорости потока охладителя в камере сечение выходных отверстий опорной кольцевой плиты 7 регулируется, например, путем смещения одной опорной кольцевой плиты по отношению к другой. При этом отверстия смещаются одно относительно другого, что приводит к уменьшению общей площади выходных отверстий.

Выход воды из камеры может осуществляться через зазоры между опорной кольцевой плитой и первичным витком трансформатора

279675 и внутренним экраном. Величина зазора мо>кет регулировазься высотой подъема опорной кольцевой плиты. В этом случае в плите отсутствуют выходные отверстия, а загрузка и выгрузка изделий производится через нижнюю часть устройства.

Предмет изобретения

1. Устройство для термического упрочнения изделий кольцевой формы, содержащее первичный виток трансформатора, магпитопровод и экран, отличающееся тем, что, с целью ооеспечения равномерного охлаждения изделий, 15 оно снабжено кольцевым трубопроводом с отверстиями для подачи охладителя в зазор, образованный первичным витком трансформатора и экраном.

2. Устройство по п. 1, отличающееся тем, 20 что первичный виток трансформатора и внутренний экран соединены между собой крышкой и размещены на кольцевом трубопроводе.

3. Устройство по п. 1, отличающееся тем, что кольцевой трубопровод размещен над пер25 вичным витком трансформатора и внутренним экраном, которые смонтированы на опорной кольцевой плите с регулируемым сечением отверстий для отвода охладителя.

Фиг. 2
