Делитель мощности
Патент 279726
Классы МПК
Делитель мощности
Иллюстрации
Реферат

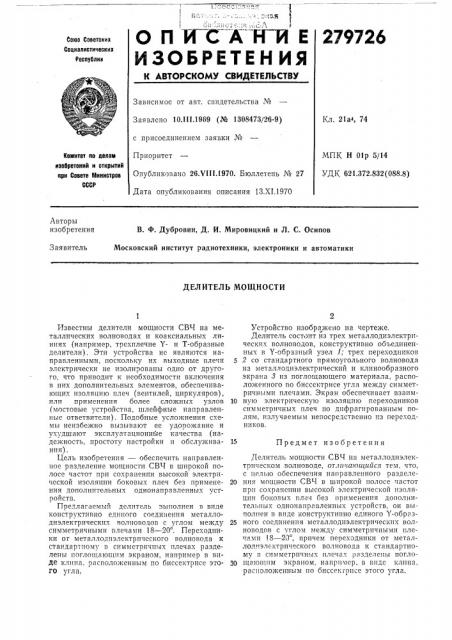

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 10.III.1969 (№ 1308473 26-9) с присоединением заявки №
Приоритет
Опубликовано 26.Ч111.1970. Бюллетень № 27
Дата опубликования описания 13.XI,1970
Кл. 21а, 74
МПК Н 01р 5/14
УДК 621.372 832(088.8) Яонитет по делан изобретений и открытий при Совете Министров
СССР
Лвторы изобретения
В. Ф. Дубровин, Д. И. Мировицкий и Л. С. Осипов
Московский институт радиотехники, электроники и автоматики
Заявитель
ДЕЛИТЕЛЬ МОЩНОСТИ
Известны делители мощности СВЧ на металлических волноводах и коаксиальных линиях (например, трехплечие Y- и Т-образные делители). Эти устройства не являются направленными, поскольку их выходные плечи электрически не изолированы одно от другого, что приводит к необходимости включения в них дополнительных элементов, обеспечивающих изоляцию плеч (вентилей, циркуляров), или применения более сложных узлов (мостовые устройства, шлейфные направленные ответвители). Подобные усложнения схемы неизбежно вызывают ее удорожание и ухудшают эксплуатационные качества (наде?кность, простоту настройки и обслуживания).
Цель изобретения — обеспечить направленное разделение мощности СВЧ в широкой полосе частот при сохранении высокой электрической изоляции боковых плеч без применения дополнительных однонаправленных устройств.
Предлагаемый делитель выполнен в виде конструктивно единого соединения металлодиэлектрических волноводов с углом между симметричными плечами 18 — 20 . Переходники от металлодиэлектрического волновода к стандартному в симметричных плечах разделены поглощающим экраном, например в виде клина, расположенным по биссектрисе этоГО угла, Устройство изображено на чертеже.
Делитель состоит йз трех металлодиэлектрнческих волноводов, конструктивно объединенных в Y-образный узел 1; трех переходников
5 2 со стандартного прямоугольного волновода на металлодиэлектрический и клинообразного экрана ? из поглощающего материала, расположенного по биссектрисе угля между симметричными плечами. Экран обеспечивает взаим10 ную электрическую изоляцию переходников симметричных плеч по дифрагированным полям, излучаемым непосредственно пз переходников, 15 Предмет изобретения
Делитель мощности СВЧ на металлодиэлектрическом волноводе, от.гачагощийся тем, что, с целью обеспечения направленного разделе20 ния мощности СВЧ в широкой полосе частот прн сохранении высокой электрической изоляции боковых плеч без применения дополнительных однонаправленных устройств, он выполнен в виде конструктивно единого т -образ25 ного соединения металлодиэлектрических волноводов с )Голом между симметричными плечами 18 — 20, причем переходники от металлодиэлектрического волновода к стандартному в симметричных плечах разделены погло30 щающим экраном, например, в вндс клина, расноло?кенным по биссекг1?исе этого lòëÿ.
