Устройство для защиты цепей постоянного тока от аварийных перенапряжений

Устройство для защиты цепей постоянного тока от аварийных перенапряжений

Иллюстрации

Показать все

Реферат

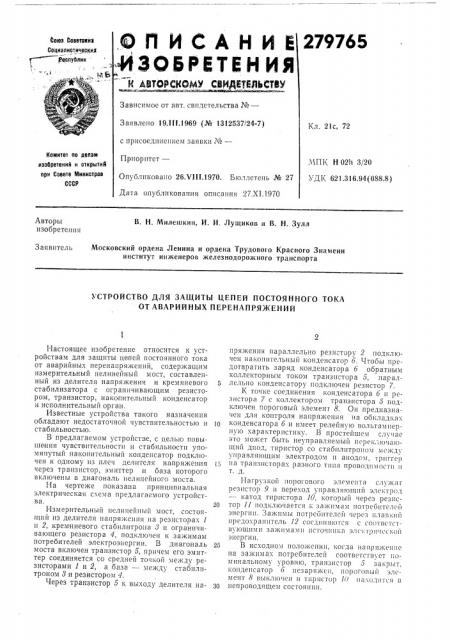

911ИСАНИВ

"ИЗОБРЕТЕ Н ИЯ

279765 союз Советокйв

Социалистическил у ббббуббнн (у

Н АВТОРСКОМУ СВИД676,ПЬС7ВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 19.III.1969 (№ 1312537124-7) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 26.VI II.1970. Бюллетень № 27

Дата опубликования описания 27.XI.1970

Кл. 21с, 72

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 02h 3/20

УДК 621.316,94(088.8) Авторы изобретения

В. Н. Милепткин, И. И. Лущиков и В. H. Зулл

Заявитель

Московский ордена Ленина и ордена Трудового Красного Знамени институт инженеров железнодорожного транспорта стРойство для зл1циты цепей постоянного токл от лВАРийных пеРенлпРяжений

Настоящее изобретение относится к устройствам для защиты цепей постоянного тока от аварийных перенаиря>кеиий, содер>кащим измерительный нелинейный мост, составленный из делителя напряжения и кремниевого s стабилизатора с ограничивающим резистором, транзистор, накопительный конденсатор и исполнительньш орган.

Известные устройства такого назначения обладают недостаточной чувствительностью и fo стабильностью.

В предлагаемом устройстзе, с целью повы1иения чувствительности и стабильности упомянутый накопительньш конденсатор подключен к одному из плеч делителя напряжения f:> через транзистор, эмиттер и база которого включены в диагональ нелинейного моста.

На чертеже показана принципиальная электрическая схема предлагаемого устройства, 20

Измерительный нелинейный мост, состоящий из делителя иаиря>кения иа резисторах 1 и 2, кремниевого стабилитроиа 8 If ограничивающего резистора 4, подключен к зажимам потребителей электроэнергии. В диагональ 25 моста включен транзистор 5, причем его эмиттер соединяется со средней точкой между резисторами 1 и 2, а база — между стабилитроном 8 и резистором 1.

Через транзистор 5 к выходу делителя на- зо пряжения параллельно резистору 2 подключен FIBêoïèòå7üIEûé конденсатор 6. Чтобы предотвратить заряд конденсатора 6 обратным коллекторным током транзистора 5, параллельно конденсатору подключен резистор 7.

К точке соединения конденсатора 6 и резистора 7 с коллектором транзистора 5 подключен пороговый элеме1п 8. Он предназнаH(H для коит110ля ня17ряжепия FIB Ооклядкях конденсатора 6 и имеет релейную вольтамиериую характеристику. В простейшем случас это может быть иеуправляемьш псреклу(оу(я(1ощий диод, тиристор со стабилитрош>м между управляющим электродом и анодом, триггер иа транзистора i разного тиия проводимости II

r. д.

Нагрузкой порогового элемента служа г резистор 9 и переход уиравляюишй элеl.Tlp(HI — катод тиристора 10, которьш через резистор 11 подклю !Яется к ЗЯжих1ям по! 1>еоите1ей энергии. Зажимы потребителей через илагкий иредохраи(пель 12 сосдшгяются с соогвсгствующими за>кимами источника э E(F;I pffчсской

Э11ЕРГИИ.

В Ffc_#_03HQ>I по;1ожсиии, когда ня пряж(: Hllc на зажимах потребителей соответствует»оминальному уровню, транзистор 5 закрыт, конденсатор 6 исзаряжсll, порогощяй элемент 8 выключен и тиристор 1(! HB.;oдитст(и непроводящем состоянии.

279765

Составители Л. Корнеева

Техрсд 3. Н. Тараненко

Редактор Г. Яковлева

Корректор Т. А. Уманец

Заказ 4977 Тираж 480 экз Подписнос

ЦН11!1П11 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4!5

Загорская типография

Увеличение напряжения на зажимах потребителей приводит к отпиранию т ранзистора 5. его коллекторный ток, пропорциональный величине перенапряжения, обеспечивает заряд конденсатора б. Если величина и продолжительность перенапряжений таковы, что напряжение на конденсаторе б достигает уровня срабатывания порогового элемента 8, то последний включается и обеспечивает включение тиристора 10. В результате ток через предохранитель 12 резко возрастает, и предохранитель разрывает цепь питания потребителей.

Соответствующий выбор элементов нелинейного моста и емкости накопительного конденсатора позволяет получить требуемую обратную вольт-секундную характеристику yct.ройства.

Предмет изобретения

5 Устройство для защиты цепей постоянного тока от аварийных перенапряжений, содержащее измерительный нелинейный мост, составленньш из делителя напряжения и кремниевого стабилитрона с ограничивающим резистоl0 ром, транзистор, накопительный конденсатор и исполнительный орган, отлича ощееся тем, что, с целью повышения чувствительности и стабильности, упомянутый накопительный конденсатор подключен к одному из плеч делителя напряжения через транзистор, эмиттер и база которого включены в диагональ нелинейного моста.
