Реферат



279787

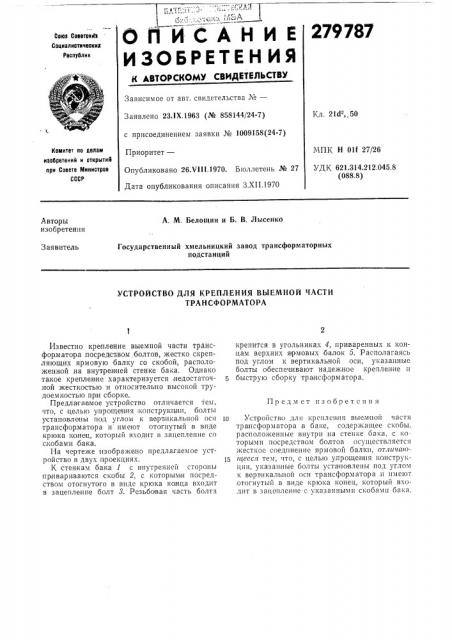

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союа Советокт1х

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 23.IX.1963 (№ 858144/24-7) с присоединением заявки № 1009158(24-7)

Приоритет—

Опубликовано 26.VI II.1970. Бюллетень № 27

Дата опубликования описания З.XII.1970

Кл. 21d 50

Комитет по делам иаобретений и открытий при Совете Министров

СССР

МПК Н 01f 27/26

УДК 621.314.212.045.8 (088.8) Авторы изобретения

А. М. Белотцин и Б. В. Лысенко

Государственный хмельницкий завод т рансформаторньтх подстанций

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ BblEMHOA ЧАСТИ

ТРАНСФОРМАТОРА

Известно крелпление выемной части трансформатора .посредством болтов, жестко скрепляющих ярмовую балку со скобой, расположенной,на внутрен ней стенке бака. Однако такое креплен ие характеризуется,недостаточной жесткостью и относительно высокой трудое м костью п р и сб ор «е.

Предла гаелгое устройство отличается тем, ITo, с целью упрощения коггструкцгш, болты у статговлеггы погд углом к вертикальной осп трансформатора и имеют отогнутый в виде крюка KoiHBU„ I o oIII III BxogIIIIT в зацепление со скобами бака.

На чертеже изображено предлагаемое устройство в двух проекциях.

К стенкам бака 1 с внутренней стороны гпр ивариваготся скобы 2, с которымог посредством отогнутого в виде крюка конца входит в зацепление болт 3. Резьбс<вая часть болта крепится в угольниках 4, приваренных к концам верхних ягрмовых балок 5. Располагаясь под углом к вертикальной ос и, указанные болты обеспечивают надежное крепление и быструю сборку трансформатора.

Предмет изобретсния

l0 Устройство для крсгглсггия выемной части трансформатора .в баке, содержащее скобы, расположенные внутри .на стенке бака, с которыми посредством болтов осуществляется жесткое соединение ярмовой балки, oTiãè÷ïþ15 гг1еес,г тем, что, с целью упрощения конструкции, указанные болты установлены под углом к вертикальной осп трансформатора,II имеют ,отогнутый в виде крюка конец, который вхо,дит в зацоп ление с указаннылгг(скобам п оака.

Редактор Г. Яковлева (.оставнтель Л. Мельцер

Текред 3. Н. Тараненко Корректор Л. A. Царькова

Заказ 4978 Тираж 480 Подписное

ЦНИИПИ Когпптета по де.чая изобретений и открытий при Совете Министров СССР

Москва, >К-35, Раушская наб., д. 4/5

Загорская типография
