Патент ссср 279820
Иллюстрации
Реферат

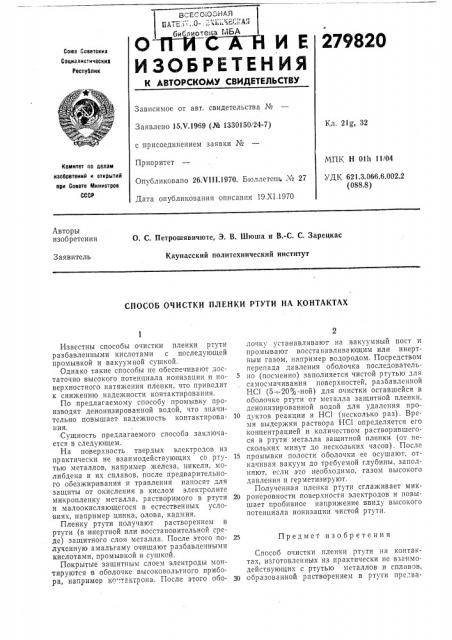

и Й с ля
279820
Союэ Саветскик
Социалистические
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Кл. 21 ., 32
Заявлено 15,V.1969 (№ 1330150 24-7) с присоединением заявки №
Приоритет
Опубликовано 26.И11.1970. Бюллетень № 27
Дата опубликования описания 19.XI.1970
МПК Н 0lh 11/04
УДК 621.3.066.6.002.2 (088.8) Комитет по аелэм изаоретеннй и открытий при Совете Министров
СССР
Авторы изобретения
О. С. Петрошявичюте, Э. В. Шюша и В.-С. С. Зарецкас
Каунасский политехнический институт
Заявитель
СПОСОБ ОЧИСТКИ ПЛЕНКИ РТУТИ НА КОНТАКТАХ
Известны способы очистки пленки ртути разбавленными кислотами с последующей промывкой и вакуумной сушкой.
Однако такие способы не обеспечивают достаточно высокого потенциала ионизации и поверхностного натяжения пленки, что приводит к снижению надежности контактирования.
По,предлагаемому способу промывку производят деионизированной водой, что значительно повышает надежность контактирования.
Сущность предлагаемого способа заключается в следующем.
На поверхность твердых электродов из практически не взаимодействующих со ртутью металлов, например железа, никеля, молибдена и их сплавов, после предварительного обезжиривания и травления наносят для защиты от окисления в кислом электролите микропленку металла, растворимого в ртути и малоокисляющегося в естественных условиях, например цинка, олова, кадмия.
Пленку ртути получают растворением в ртути (в .инертной или восстановительной среде) защитного слоя металла. После этого полученную амальгаму очищают разбавленными кислотами, промывкой и сушкой.
Покрытые защитным слоем электроды монтируются в ободочке высоковольтного приоора, например к0".тактpона. После этого оболочку устанавливают на вакуумный пост и промывают восстанавливающим или инертным газом, например водородом. Посредством перепада давления ооолочка последовательно (посменно) заполняется чистой ртутью для самосмачивания поверхностей, разбавленной
НС1 (5 —:20% -ной) для очистки оставшейся в оболочке ртути от металла защитной пленки, деионизированной водой для удаления иро10 дуктов реакции и НС1 (несколько раз). Время выдержки раствора НС1 определяется его концентрацией и количеством растворившегося в ртути металла защитной пленки (от нескольких минут до нескольких часов). После
15 промывки полости оболочки ее осушают, откачивая вакуум до требуемой глубины, заполняют, если это необходимо, газом высокого давлен ия и герметизируют.
Полученная пленка ртути сглаживает мик20 ронеровности поверхности электродов и повышает пробивное напряжение ввиду высокого потенциала ионизации чистой ртути.
25 Предмет изобретения
Способ очистки пленки ртути на контактах, изготовленных из практически не взаимодействующих с ртутью металлов и сплавов, 30 образованной растворением в ртути предва279820 .
Составитель Е. Сафонова
Редактор Г. Яковлева
Корректор Т. А. Уманец
Заказ 3331i5 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, 1 аушская паб., д. 4/5
Типография, пр. Сапунова, 2 рительно нанесенного на контакт слоя металла, разбавленными кислотами с последующей промывкой н вакуумной сушкой, отлииающайся тем, что, с целью повышения надежности контактирования, промывку контактов производят деионизированной водой.
