Устройство для подъема риппшайбы круглочулочного автомата

Устройство для подъема риппшайбы круглочулочного автомата

Иллюстрации

Показать все

Реферат



Со1оз Советских

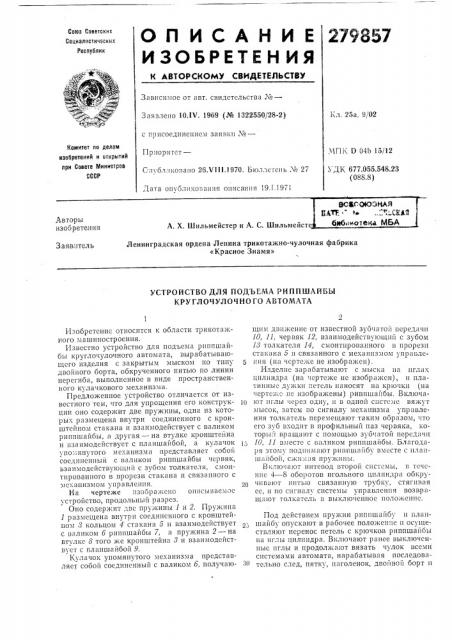

О П И С А Н И Е 279857

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Социалистических

Республик

Зависимое от авт, свидетельства М—

Заявлено 10.1V. 1969 (¹ 1322550/28-2) Кл. 25а, 9, 02 с присоединением заявки М—

Комитет по делам изобретений и открытий прн Совете Министров

СССР

Приорптст—

Опт бл.:1ковано 26.VI I1.! 970. Б1оллетепь V 27

МПК В 04b 15/12

УДК 677.055.548.23 (088.8) Дата опуоли

ВСВГОЮЗНАЯ

ПАТЕ " ka a. . т1 СКМ баб,;иотека МБА

Авторы изобретения

А. Х. Шильмейстер и А. С. Шильмейсте

Ленинградская ордена Ленина трикотажно-чулочная фабрика

«Красное Знамя»

3 аявитель

УСТРОЙСТВО ДЛЯ ПОДЪЕМА РИППШАЙБЫ

КРУ ГЛОЧУЛОЧ Н0 ГО АВТОМАТА

Изобретение относится к области трикотажного машиностроения.

Известно устройство для подъема риппшайбы круглочулочного автомата, вырабатывающего изделия с закрытым мыском по типу двойного борта, обкрученного нитью по линии перегиба, выполненное в виде пространственного кулачкового механизма.

Предложенное устройство отличается от известного тем, что для упрощения его конструкции оно содержит две пружины, одна из которых размещена внутри соединенного с кронштейном стакана и взаимодействует с валиком риппшайбы, а другая — на втулке кронштейна и взаимодействует с планшайбой, а кулачок упомянутого механизма представляет собой соединенный с валиком риппшайбы чсрвяк, ьзаимодсйствующий с зубом толкателя, смонтированного в прорези стакана и связанного с механизмом управления. тта чертеже II300pakffak10 Описывасмос устройство, продольный разрез.

Оно содержит . IBc п13у.жины 1 и 2. Пру жина

1 размещена внутри соединенного с кронштейном 8 кольцом 4 стакана 5 и взаимодействует с валиком б риппшайбы 7, а пружина 2 — на втулке 8 того же кронштейна т и взаимодействует с планшайбой 9.

Кулачок упомянутого механизма представляет собой соединенный с валиком б, получающим движение от известной зубчатой передачи

10, 11, червяк 12, взаимодействующий с зубом

1» толкатсля 14, смонтированного в прорези стакана 5 и связанного с механизмом управления (па чертеже не изображен).

Изделие зарабатывают с мыска на иглах цилиндра (на чертеже не изображен), и платинные дужки петель наносят на крючки (на fepTckk c Bc kIa0opax

10, 11 вместе с ьаликом риппшайбы. Благодаря этому подп11мают риппшайбу вместе с плапш 1йоой, Cjfiff.if,1я Ip1!>Kflffbf.

Включают нптевод второй системы, и течение 4 — 8 оборотов игольного цилиндр» обкруifl1Tbi0 cBkI3akIH) I0 Tpb бку", cTkfl IIBaif сс, и по cIIÃíaë систео|ы i правления Возвр 11щаlот тол 1:.11тсль В Выкл!оченнос положен пс.

Под действием пружин рнппшайбу и планшайбу опускают в рабочее положение и осущестгляют перенос петель с крючков риппшапоы на иГлы цилпндра. Вкл!0 1ают раисе выключенныс иглы и продолжают вязать чулок всеми системами автомата, нарабатывая последовательно след, пятку, паголенок, двойной борт и

279857

Предмет изобретения

Составитель А. Пиикасович

Тсхред 3. Н. Тараненко

Корректор Т. А. Уманеп

Редактор А. Б. Бер

Заяаз 6812 Тираж 480 Подписное

ЦНИИПИ Комитета по дел ам изобретений и открытий при Совете Мивистров СССР

Москва, Ж-ЗЗ, Раушская,наб., д. 4/5

Областная типография Костромского управления пс печат и отработку, после чего сбрасывают готовое изделие с игл цилиндра, и процесс повторяют.

Устройство для подъема риппшайбы круглочулочного автомата, вырабатывающего изделия с закрытым мыском по типу двойного борта, обкрученного нитью по линии перегиба, выполненное в виде пространственного кулачкового механизма, отличающееся тсм, что, с целью упрощения его конструкции, оно содерхкит две пружины, одна из которых размещена внутри соединенного с кронштейном стакана и взаимодействует с валиком риппшайбы, а друб гая — на втулке кронштейна и взаимодействует с планшайбой, а кулачок упомянутого механизма представляет собой соединенный с валиком риппшайбы червяк, взаимодействующий с зубом толкателя, смонтированного в прорези стакана и связанного с механизмом управле10 пня.
