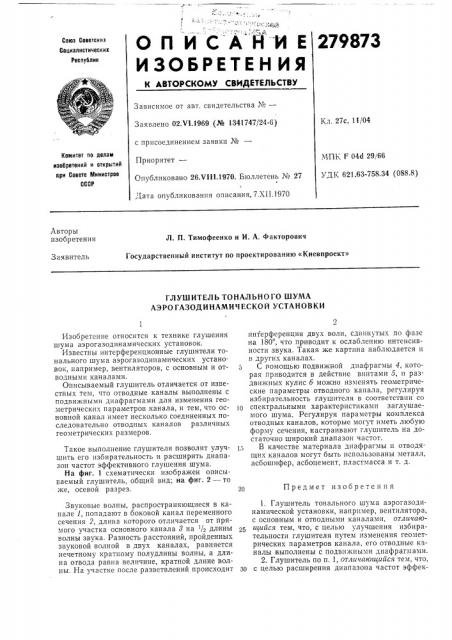

ОП ИСАЙИ Е

ИЗОБРЕТЕН ИЯ

279873

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 02У1.1969 (№ 1341747/24-6) с присоединением заявки №

Приоритет—

Опубликовано 26.У!!11970. Бюллетень № 27

Кл, 27с, 11/04

Комитет по делам изобретений и открытий лри Совете Министров

СССР

МП1, F 04d 29/66

УДК 621.63-758.34 (088.8) Дата опубликования описания„7.XII 1970

Авторы изобретения

Л. П. Тимофеенко и И. А. Факторович

Государственный институт по проектированию «Киевпроект»

Заявитель

ГЛУШИТЕЛЬ ТОНАЛЬНОГО ШУМА

АЭРО ГАЗОДИНАМИЧЕСКОЙ УСТАНОВКИ

Предмет изобретен ия

Изобретение относится к технике глушения шума аэрогазодинамических установок.

Известны интерференционные глушители тонального шума аэрогазодинамических установок, например, вентиляторов, с основным и отводными каналами.

Описываемый глушитель отличается от известных тем, что отводные каналы выполнены с подвижными диафрагмами для изменения геометрических параметров канала, и тем, что основной канал имеет несколько соединенных последовательно отводных каналов различных геометрических размеров.

Такое выполнение глушителя позволит улучшить его избирательность и расширить диапазон частот эффективного глушения шума.

На фиг. 1 схематически изображен описываемый глушитель, общий вид; на фиг, 2 — то же, осевой разрез.

Звуковые волны, распространяющиеся в канале 1, попадают в боковой канал переменного сечения 2, длина которого отличается от прямого участка основного канала 8 на /q длины волны звука. Разность расстояний, пройденных звуковой волной в двух каналах, равняется нечетному кратному полудлины волны, а длина отвода равна величине, кратной длине волны. На участке после разветвлений происходит йнтерференция двух волн, сдвинутых по фазе на 180, что приводит к ослаблению интенсивности звука. Такая же картина наблюдается и в других каналах.

С помощью подвижной диафрагмы 4, которая приводится в действие винтами 5, и раздвижных кулис б можно изменять геометрические параметры отводного канала, регулируя избирательность глушителя в соответствии со спектральными характеристиками заглушаемого шума. Регулируя параметры комплекса отводных каналов, которые могут иметь любую форму сечения, настраивают глушитель на достаточно широкий диапазон частот.

15 В качестве материала диафрагмы и отводящих каналов могут быть использованы металл, асбошифер, асбоцемент, пластмасса и т. д.

1, Глушитель тонального шума аэрогазодинамической установки, например, вентилятора, с основным и отводными каналами, отличаюи ийся тем, что, с целью улучшения избирательности глушителя путем изменения геометрических параметров канала, его отводные каналы выполнены с подвижными диафрагмами.

2. Глушитель по п, 1, отли вдающийся тем, что, З0 с целью расширения диапазона частот эффек279873

Риг,1 Соста випель 3, Полетаева

Техред. 3. Н. Тараненко Корректор Л. Л. Евдонов

Редактор Л. Кравцова абаз 6806 Т:ираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская нвб., д. 4/5

Областная типография Костромского управления по печати тивного глушения шума, основной канал имеет несколько соединенных последовательно отводных каналов различных геометрических размеров.
