Устройство для удаления инородных тел из полых органов
Иллюстрации
Показать всеРеферат

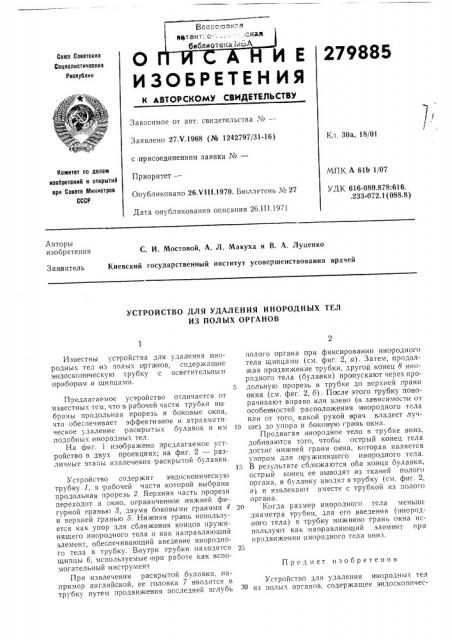

о И Е 279885
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹â€”
Заявлено 27.Ч.1968 (№ 1242797/31-16) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 26 Ч111.1970. Бюллетень № 27
Дата опубликования описания 26.II!.1971
Кл. 30а, 18/01
Комитет по делам изобретений и открытий при Совете Министров
СССР! !HI(А 61Ь 1/07
УДК 616-089.878:616.
233 072 1(088 8) Авторы изобретения
С. И. Мостовой, А. Л. Макуха и В. А. Луценко
Киевский государственный институт усовершенствования врачей
Заявитель
УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ИНОРОДНЫХ ТЕЛ
ИЗ ПОЛЫХ ОРГАНОВ
Предмет изобретения
Известны устройства для удаления инородных тел из полых органов, содержащ ие эсодоскопическую трубку с осветительным прибором и щипцами.
Предлагаемое устройство отличается от известных тем, что в рабочей части трубки выбраны продольная прорезь и боковые окна, что обеспечивает эффективное и атравматическое удаление раскрытых булавок и им ,подобных инородHblx тел.
На фиг. 1 изображено предлагаемое устройство в двух проекциях; на фиг. 2 — различные этапы, извлечения раскрытой булавки.
Устройство содержит эндоскопическую трубку I, в рабочей части которой выбрана продольная прорезь 2. Верхняя часть прорези переходит в окно, ограниченное нижней фигурной гранью 8, двумя боковыми гранями 4 и верхней гранью 5. Ниж|няя грань используется как упор для сближения концов пружинящего инородного тела .и как направляющий элемент, обеспечивающий введение инородного тела в трубку. Внутри трубки находятся щипцы 6, используемые при работе как вспомогательный инструмент
При извлечении раскрытой булавки, на,пример английской, ее головка 7 вводится в трубку путем продвижения последней вглубь полого органа при фиксировании инородного тела щипцами (см. фиг, 2, а). Затем, продолжая продвижение трубки, другой конец 8 инородного тела (булавки) пропускают через про5 дольную прорезь в трубке до верхней прани окна (см. фиг. 2, б). После этого трубку поворачивают вправо или влево (в за висимости от особенностей расположения пвнородного тела или от того, какой рукой эрач владеет луч10 ше) до упора в боковую графинь окна.
Продвигая инородное тело в трубке вниз, добиваются того, чтобы острый конец тела достиг нижней грани окна, которая является упором для лружинящего инородного тела.
15 В результате сближаются оба конца булавки, острый конец ее выводят из тканей полого органа, и булавку вводят в трубку (см. фиг. 2, в) и извлекают вместе с трубкой из полого орга|на.
20 Когда размер инородного тела меньше диаметра трубки, для его введения (инородного тела) в трубку нижнюю грань окна используют как нап равляющий элемент при продвижении инородного тела вниз.
Устройство для удаления инородных тел из полых органов, содержащее эндоскопичес279885
Унг 2
Составитель Е, Ланцбург
Редактор Н. С. Старостина Техред А. A. Камышникова Корректор О. Б. Тюрина
Заказ 42/282 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушскан наб., д, 4/5
Тип. Харьк фил. пред. «Патент» кую эрубку с осветительным прибором и щипцами, отличающееся тем, что, с целью эффективного и атравматического удаления раскрытых булавок и им подобных инородных тел, в рабочей части трубки выбраны продольная прорезь и боковые окна.
