Реферат



еспатон-,н-, —,„, и "сл -тч279897

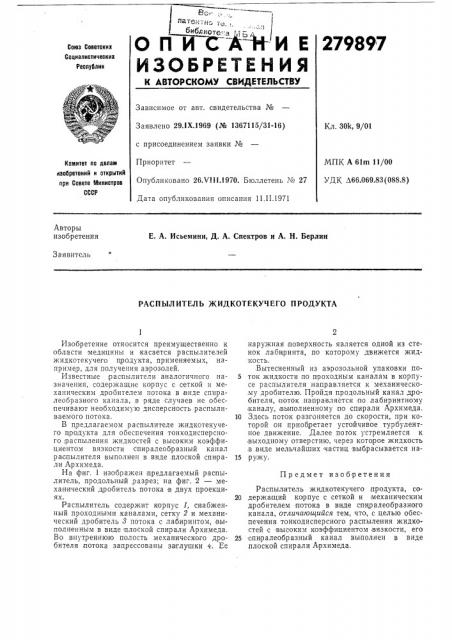

О П И Е

Сова Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 29.IX.1969 (№ 1367115/31-16) с присоединением заявки №

Приоритет

Опубликовано 26.VI II.1970. Бюллетень № 27

Дата опубликования описания I I.II.1971

Кл. 30k, 9/01

МПК А 61m 11/00

УДК Л66.069.83(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Е. А. Исьемини, Д. А. Спектров и А. Н. Берлин

Заявитель

РАСПЫЛИТЕЛЬ )КИДКОТЕКУЧЕГО ПРОДУКТА наружная поверхность является одной из стенок лабиринта, по которому движется жидкость.

Вытесненный из аэрозольной упаковки IIO5 ток жидкости по проходным каналам в корпу.— се распылителя направляется к механическому дробителю. Пройдя продольный канал дробителя, поток направляется по лабиринтному каналу, выполненному. по спирали Архимеда.

10 Здесь поток разгоняется до скорости, при которой он приобретает устойчивое турбулентное движение. Далее поток устремляется к выходному отверстию, через которое жидкость в виде мельчайших частиц выбрасывается на15 р ужу.

Распылитель жидкотекучего продукта, со20 держа щий корпус с сеткой и .механическим дробителем потока в виде спиралеобразного канала, отличающийся тем, что, с целью обеспечения тонкодисперсного распыления жидкостей с высоким коэффициентом вязкости, его

25 спиралеобразный канал выполнен в виде .плоской спирали Архимеда.

Изобретение относится преимущественно к области медицины и касается р аспылителей жидкотекучего цродукта, применяемых, например, для получения аэрозолей.

Известные, распылители аналогичного назначения, содержащие корпус с сеткой и механическим дробителем потока в виде спиралеобразного канала, в ряде случаев не îáåñпечивают необходимую дисперсность распыливаемого потока, В предлагаемом распылителе жидкотекучего продукта для ооеспечения тонкодисперсного,распыления жидкостей с высоким коэффициентом вязкости спиралеобразный канал распылителя выполнен в виде плоской спирали Архимеда.

На фиг. 1 изображен предлагаемый распылитель, продольный, разрез; на фиг. 2 — механический дробитель потока в двух проекциях.

Распылитель содержит корпус l, снабженный проходными .каналами, сетку 2 и механический дробитель 8 потока с лабиринтом, выполненным в виде плоской спирали Архимеда.

Во внутреннюю полость механического дробителя потока запрессованы заглушки <. Ее

Предмет изобретения

279897 моиг i сРие 2
