Установка для спекания ферритов
Иллюстрации
Реферат

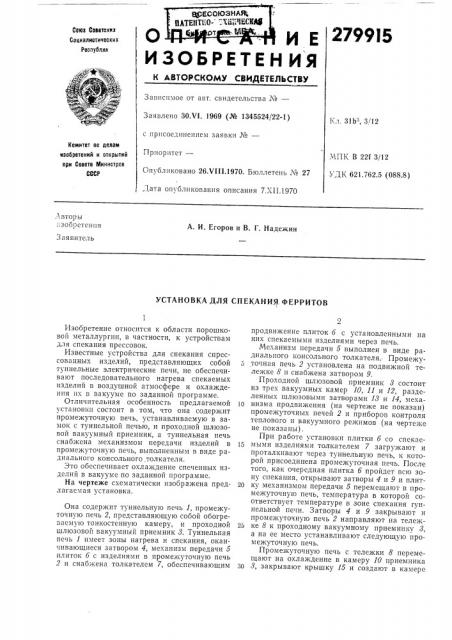

I щ ясоюзни
СК
ЯАТЕНТ1.0 ЛИ ЧЕ 11йп
0 ""- ИЕ
2799)5
Сама Советских
Социалистических
Республик
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства Л"
Заявлено 30.VI. 1969 (№ 1345524/22-1) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 26Х111.1970. Бюллетень М 27 ,I,àòà опубликования описания 7.X.II.1970
Кл. 31Ь, 3/12 йомитет пс делам иаабретений и открытий при Совете Министров
СССР
МПК В 22f 3/12
У3,К 621.762.5 (088.8) Л вторы
;:зобрстения
А. И. Егоров и В. Г. Надежин
3 аягитель
УСТА НО ВКА ДЛЯ СП ЕКА Н ИЯ. Ф Е Р Р И ТО В
Изобретение относится к области порошковой металлургии, в частности, к устройствам для спекания прессовок.
Известные устройства для спекания спрессованных изделий, представляющих собой туннельные электрические печи, не обеспечивают последовательного нагрева спекаемых изделий в воздушной атмосфере и охлаждения их в вакууме по заданной программе.
Отличительная особенность предлагаемой установки состоит в том, что она содержит промежуточную печь, устанавливаемую в замок с туннельной печью, и проходной шлюзовой вакуумный приемник, а туннельная печь снабжена механизмом передачи изделий в промежуточную печь, выполненным в виде радиального консольного толкателя.
Это обеспечивает охлаждение спеченных изделий в вакууме по заданной программе.
На чертеже схематически изображена предлагаемая установка.
Она содержит туннельную печь 1, промежуточную печь 2, представляющую собой обогреваемую тонкостенную камеру, и проходной шлюзовой вакуумный приемник 8. Туннельная печь 1 имеет зоны нагрева и спекания, оканчивающиеся затвором 4, механизм передачи 5 плиток б с изделиями в промежуточную печь
2 и снаохкена Toлкателем 7, ооеспечивающим продвижение плиток б с установленными на них спекаемыми изделиями через печь.
Механизхт передачи 5 выполнен в виде радиального консольного толкателя. Промежу5 точная печь 2 установлена на подвижной тележке 8 и снабжена затвором 9.
Проходной шлюзовой приемник 8 состоит из трех вакуумных камер 10, 11 и 12, разделенных шлюзовыми затворами 18 и 14, меха1Q низма продвижения (на чертеже не показан) промежуточных печей 2 и приборов контроля теплового и вакуумного режимов (на чертеже не показаны).
При работе установки плитки б со спекае15 мыми изделиями толкателем 7 загружают и проталкивают через туннельную печь, к которой присоединена промежуточная печь. После того, как очередная плитка б пройдет всю зону спекания, открывают затворы 4 и 9 и плит20 ку механизмом передачи 5 перемещают в промежуточную печь, температура в которой соответствует температуре в зоне спекания гуннельной печи. Затворы 4 и 9 закрывают и промежуточную печь 2 направляют на тележ25 ке 8 к проходному вакуумному приемнику 8, а на ее место устанавливают следующую промежуточную печь.
Промежуточную печь с тележки 8 перемещают на охлаждение в камеру 10 приемника
Зо 8, закрывают крышку 15 и создают в камере
Составитель Г. Либенсон
Техред. 3. Н. Тараненко Корректор Л. Л. Евдонев
Редактор Б. Б. Федотов
Заказ 6806
Тираж 480
Подписи ое
ЦНИИПИ Комитета по делам изобретений и открытий дри Совете М!иниспров СССР
Москва, K-Ç5, Раушская на!б., д. 4/5
Областная ти!потрафпя Костром»жого уира!влвния по печати
3 требуемый вакуум. После выдержки в течение заданного времени промежуточную печь механизмом продьижения перемещают в камеру
11, где также выдерживают в течение заданного времени, и так далее, пока промежуточная печь не пройдет полностью вакуумный приемник 8.
Длина камеры 11 рассчитана на размещение в ней определенного количества промежуточных печей, которое устанавливают в зависимости от необходимой длительности их остывания под вакуумом.
Камера 12 приемника 8 служит для выгрузки промежуточной печи пз шлюзового приемника 8, не нарушая вакуума в камере 11.
Вакуум в камерах приемника создают вакуум-насосами 1б.
Предмет изобретения
Установка для спекания ферритов, включающая туннельную печь, отличающаяся тем, что, с целью обеспечения охлаждения спеченных изделий в вакууме по заданной программе, она содержит промежуточную печь, уста10 навливаемую в замок с туннельной печью, и проходной шлюзовой вакуумный приемник, а туннельная печь снабжена механизмом передачи изделий в промежуточную печь, выполненным в виде радиального консольного тол15 кателя.
