Патент ссср 279918

Патент ссср 279918

Иллюстрации

Показать все

Реферат

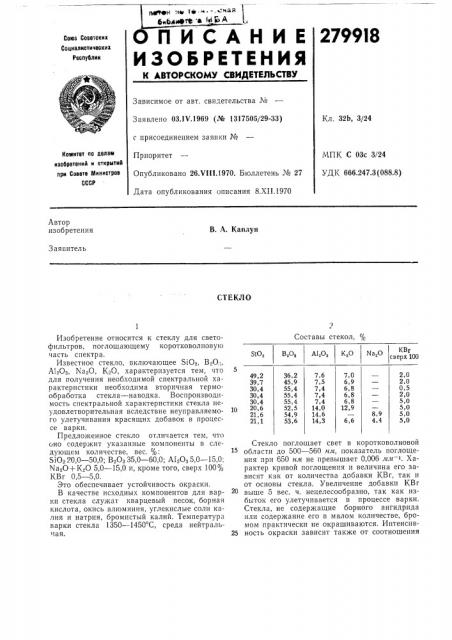

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

279 9IS

Союз Советских

Социвлистическкх

Республик

Зависимое от авт. свидетельства N

Заявлено ОЗ.IV.1969 (№ 1317505/29-33) с присоединением заявки №

Приоритет

Опубликовано 26.VIII.1970. Бюллетень № 27

Дата опубликования описания 8,XII.1970

Кл. 32Ь, 3/24

Комитет по делам изобретений и аткрытий при Совете Министров

СССР

ЫПК С 03с 3/24

УДК 666.247,3(088.8) Автор изобретения

В, A. Каплун

Заявитель

СТЕКЛО

Составы стекол, Квт сверх 100

$10., AI О, К.,О Na,О вo„

49,2

39,7

30,4

30,4

30,4

10 20,6

21,6

21,1

2,0

2,0

0,5

2,0

5,0

5,0

5,0

5,0

7,6

7,5

7,4

7,4

7,4

14,0

14,6

14,3

36,2

45,9

55,4

55,4

55,4

52,5

54,9

53,6

7,0

6,9

6,8

6,8

6,8

12,9

6,6

8,9

4,4

Изобретение относится к стеклу для светофильтров, поглощающему коротковолновую часть спектра.

Известное стекло, включающее Si02, ВзО;;, А120з, Na20, К20, характеризуется тем, что для получения необходимой спектральной характеристики необходима вторичная термообработка стекла — наводка. Воспроизводимость спектральной характеристики стекла неудовлетворительная вследствие неуправляемого улетучивания красящих добавок в процессе варки.

Предложенное стекло отличается тем, что оно содержит указанные компоненты в следующем количестве, вес. а а:

$10з 20,0 — 50,0; ВзОз 35,0 — 60,0; А1зОз 5,0 — 15,0;

Na2O+ К О 5,0 — 15,0 и, кроме того, сверх 100%

КВг 05 — 50.

Это обеспечивает устойчивость окраски.

В качестве исходных компонентов для варки стекла служат кварцевый песок, борная кислота, окись алюминия, углекислые соли калия и натрия, бромистый калий. Температура варки стекла 1350 †14 С, среда нейтральная, Стекло поглощает свет в коротковолновой области до 500 — 560 нлт, показатель поглощения при 650 нлт не превышает 0,006 лтл >. Характер кривой поглощения и величина его зависят как от количества добавки КВг, так и от основы стекла. Увеличение добавки КВг выше 5 вес. ч. нецелесообразно, так как избыток его улетучивается в процессе варки.

Стекла, не содержащие борного ангидрида или содержание его в малом количестве, бромом практически не окрашиваются. Интенсив25 ность окраски зависит также от соотношения

279918

Составитель А. Нечаев

Редактор Т. Гаврнкова

Техред Л. Я. Левина Корректор H. Л. Вронская

Заказ 3516/10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 суммы щелочных окислов и окиси алюминия.

Оптимальным является эквимолярное соотношение К20+ NавО = А403.

Предмет изобретения

Стекло, поглощающее коротковолновую часть спектра, включающее SiOq, B O3, А1вОз, К,.О, Na>O, отличающееся тем, что, с целью обеспечения устойчивой окраски, оно содерхкит указанные компоненты в следующем количестве, вес. %: 5102 20,0 — 50,0; В203 35,0—

60,0; А1 0а 5,0 — 15,0; Na>O+К20 5,0 — 15,0 и, кроме того, сверх 100% КВг 0,5 — 50.
