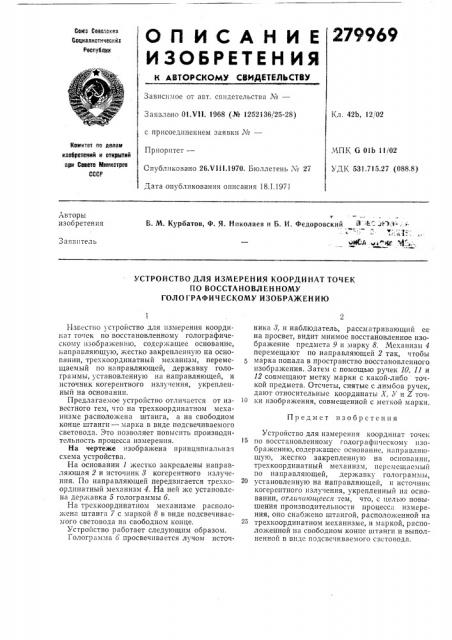

О П И С А Н И Е 279969

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сыт Ссеетакм

Сеакалксткческке

Реслублил

Зависимое от авт. свидетельства №вЂ”

Заязлано 01.VII. 1968 (№ 1252136/25-28) с присоединением заявки №вЂ”

Прпорптет—

Опубликовано 26.V111.1970. Бюллетень ¹ 27

Дата опубликования описания 18.1.1971

Кл. 42Ь, 12/02

Кенктет пс делан касбретеикй и атирнтий ери Секете 1йиикстри

СССР

МПК 6 01Ь 11/02

УДК 531.715.27 (088.8) Авторы изобретения ъВ. М, Курбатов, Ф. Я. Николаев и Б. И, Федоровский 1 - -Л т:1 -, . мИСЛ. 4 Ф. Ъ) 1 заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КООРДИНАТ ТОЧЕК

ПО ВОССТАНОВЛЕННОМУ

ГОЛО ГРАФИ Ч ЕСКОМУ ИЗОБРАЖЕН ИЮ

Предмет изобретения

11звестно устройство для измерения координат точек по восстановленному голографическомy1:»oopaa Îíèþ, содср кaшeе основание, направляющую, жестко закрепленную на основании, трехкоординатный механизм, перемещаемый по направляющей, державку голограммы, установленную на направляющей, и источчик когерентного излучения, укрепленный на основании.

Предлагаемое устройство отличается от известного тем, что на трехкоординатном механизме расположена штанга, à на свободном конце штанги — марка в виде подсвечиваемого световода. Это позволяет повысить производительность процесса измерения.

На чертеже изображена принципиальная схема устройства.

На основании 1 жестко закреплены направляющая 2 и источник 8 когерентного излучения. По направляющей передвигается трехкоординатный механизм 4. На ней же установлена державка 5 голограммы 6.

На трехкоординатном механизме расположена штанга 7 с маркой 8 в виде подсвечиваемого световода на свободном конце.

Устройство работает следующим образом.

Голограмма б просвечивается лучом источника 3, и наблюдатель, рассматривающий ее на просвет, видит мнимое восстановленное изображение предмета 9 и марку 8. Механизм 4 перемещают по направляющей 2 так, чтобы марка попала в пространство восстановленного изображения. Затем с помощью ручек 10, 11 и

12 совмещают метку марки с какой-либо точкой предмета. Отсчеты, снятые с лимбов ручек, дают относительные координаты Х, У и Z точ10 ки изображения, совмещенной с меткой марки.

Устройство для измерения координат точек

15 по восстановленному голографическому изображению, содержащее основание, направляющую, жестко закрепленную на основании, трехкоординатный механизм, перемещаемый по направляющей, державку голограммы, 20 установленную на направляющей, и источник когерентного излучения, укрепленный на основании, отличаюшееся тем, что, с целью повышения производительности IlpoIIeccd измерения, оно снабжено штангой, расположенной на трехкоординатном механизме, и м "ðêîé, расположенной на свободном конце иттанги и выполненной в IIII;Ic подсвечиваемого свстовода.
