Реферат

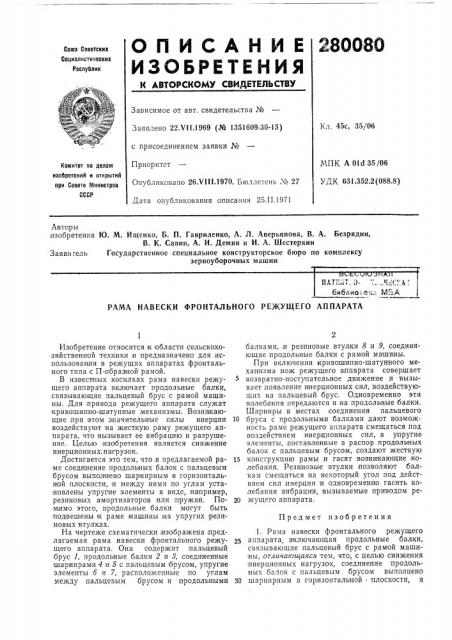

280080

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.И 1969 (№ 1351609 30-15) с присоединением заявки ¹

Кл. 45с, 35/06

МПК А 01d 35/06

УДК 631.352.2 (088.8) Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 26Х!11.1970. Бюллетень № 27

Дата опубликования описания 25.I I.1971

Авторы изобретения Ю. М. Ищенко, Б. П. Гавриленко, А. Л. Аверьянова, В. А. Безрядин, В. К. Савин, А. H. Демин и И. А, Шестеркин

Государственное специальное конструкторское бюро по комплексу зерноуборочных машин

Заяви гель

ПАТЕ 1Т- 0- :..т1 С.".А! библио ек= МЬА

РАМА НАВЕСКИ ФРОНТАЛЬНОГО РЕЖУЩЕГО АППАРАТА

Предмет изобретения

Изобретение относится е области сельскохозяйственной техники и предназначено для .использования в режущих аппаратах фронтального типа с П-образ ной рамой.

В известных косилках рама навески режущего аппарата включает продольные балки, связывающие пальцевый брус с рамой машины. Для,привода режущего аппарата служат кривошипно-шатунные механизмы. Возникающие,при этом значительные силы инерции воздействуют на жесткую раму режущего аппарата, что вызывает ее вибрацию и разрушение. Целью изобретения является снижение инерционных, нагрузок.

Достигается это тем, что ia предлагаемой раме соединение продольных балок с пальцевым брусом выполнено шарнирным в горизонтальной плоскости, и между ними по углам установлены упругие элементы в виде, например, резиновых амортизаторов или,пружин. Помимо этого, продольные балки могут быть подвешены к раме машины на упругих резиновых втулках.

На чертеже схематически изображена, предлагаемая рама навески фронтального режущего аппарата. Она содержит пальцевый брус 1, продольные балки 2 и 8, соединенные шарнирами 4.и 5 с пальцевым брусом, упругие элементы 6 и 7, расположенные по углам между пальцевым брусом и продольными балками,,и резиновые втулки 8 и 9, соединяющие продольные балки с рамой машины.

При включении кривошипно-шатунного мехазсизма нож режущего аппарата совершает

5 возвратно-поступательное движение и вызывает,появление инерционных сил, воздействующих на пальцевый брус, Одновременно эти колебания передаются и на продольные балки.

Шарниры в местах соединения пальцевого

10 бруса с продольными балками дают возможность раме режущего аппарата смещаться,под воздействием инерционных сил, а упругие элементы, .поставленные в распор продольных балок с пальцевым брусом, создают жесткую

15 конструкцию рамы,и гасят, возникающие колебания. Резиновые втулки позволяют балкам смещаться на некоторый угол под действием сил,инерции и одновременно гасить колебания вибрации, вызываемые приводом ре20 жущего аппарата.

1. Рама навески фронтального режущего аппарата, включающая продольные балки, связывающие пальцевый брус с рамой машины, отличающаяся тем, что, с целью снижения инерционных нагрузок, соединение продоль ных балок с пальцевым брусом выполнено

30 шарнирным в горизонтальной плоскости, и

280080

Составитель Т. Фрегер

Корректор Н. Л. Йронскай

Редактор Н. Старостина

Изд. № 139 Заказ 263/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская .наб., д. 4/5

Типография, inp. Сапунова, 2

Между ними по углам установлены упругие элементы в виде, например, резиновых амортизаторов или пружин.

2. Рама:по п. 1, отличающаяся тем, что соединение продольных балок с рамой машины выполнено;посредством резиновых втулок.
