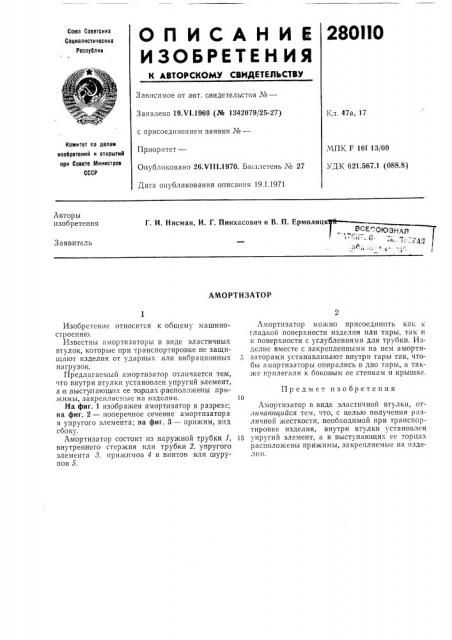

О П И С А Н И Е 280ПО
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹â€”
Заявлено 19.VI.1969 (№ 1342079/25-27) с присоединением заявками ¹â€”
Приоритет—
Опубликовано 26.VIII.1970. Бюллетень ¹ 27
Дата опубликования описания 19.1.1971
Кл. 47а, 17
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК F 16f 13/00
УДК 621.567.1 (088.8) Авторы изобретения
Г. И. Нисман, И. Г. Пинхасович и В. П. Ермолиц
Заявитель
АМОРТИЗАТОР
Предмет изобретения
Изобретение относится к общему машиностроению.
Известны амортизаторы в виде эластичных втулок, которые при транспортировке не защищают изделия от ударных или вибрационных нагрузок.
Предлагаемый амортизатор отличается тем, что внутри втулки установлен упругий элемент, а в,выступающих ее торцах располэжетгы прижимы, закрепляемые на изделии.
На фиг. 1 изображен амортизатор в разрезе; на фиг. 2 — поперечное сечение амортизатора и упругого элемента; на фиг. 3 — прижим, вид сбоку.
Амортизатор состоит из наружной трубки 1, внутреннего стержня или трубки 2, упругого элемента 8, ггрихкихгов 4 и винтов или шурупов 5, Лмортизатор можно присоединить как и гладкой поверхности изделия или тары, так и к поверхности с углублениями для трубки. Изделие вместе с закрепленными на нем аморти5 заторами устанавливают внутри тары так, чтобы амортизаторы опирались в дно тары, а таките прилегали к боковым ее стенкам и крышке.
Амортизатор в виде эластичной втулки, отличаюигийся тем, что, с целью получения различной жесткости, необходимой при транспортировке изделия„внутри втулки установлен
15 упругий элемент, а в выступающих ее торцах расположены прижимы,. закрепляемые на издел и I!.
280110
БАТЫЯ
Ф г.l
Подписное
Тщрак 480
ЦНИИПИ Кооьитета по делася нзобоетений и открытий п ри Сорвете Мияистров СССР
Москва, Я-35, Раушская наб., д. 4/5
Областная типография Коетроиского управления по печати
Редактор T. Фадеева
Заказ 6807
Составитель В. Холодкова
Текред Л. Я. Левина Корректор Н. Л. Бронская
