Реферат



В оясоюзнйя ! и и т 8 н т н о - ) G x i i i. i ч G с ИФя библиотека ЧЬ

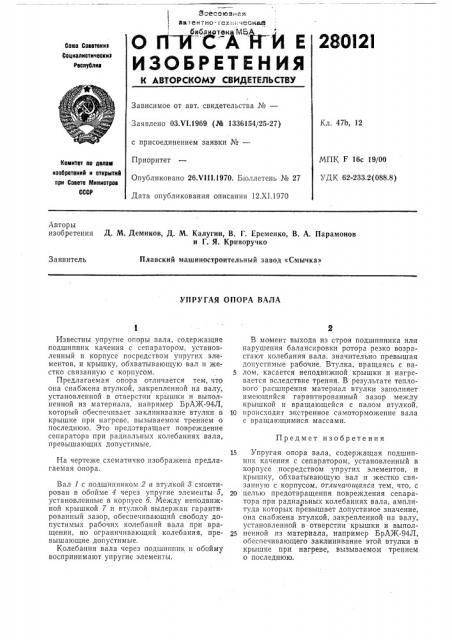

ОПИС Е

ИЗОБРЕТЕНИЯ

280I2I

Союз Соеетокив

Социалистическив

Республие

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено ОЗ.Ч1.1969 (№ 1336154/25-27) с присоединением заявки №вЂ”

Приоритет

Опубликовано 26.Ч111.1970. Бюллетень ¹ 27

Дата опубликования описания 12.XI.1970

Кл. 47b, 12

МПК F 16с 19/ОО

УДК 62-233.2(088.8) Номитет по делам иаобретений и открытий при Совете Министров

СССР

Авторы изобретения

Д. М. Демиков, Д. М. Калугин, В. Г. Еременко, В. А. Парамонов и Г. Я. Криворучко

Заявитель

Плавский машиностроительный завод «Смычка»

УПРУГАЯ ОПОРА ВАЛА

Предмет изобретения

Известны упругие опоры вала, содержащие подшипник качения с сепаратором, установленный в корпусе посредством упругих элементов, и крышку, обхватывающую вал и жестко связанную с корпусом.

Предлагаемая опора отличается тем, что она снабжена втулкой, закрепленной на валу, установленной в отверстии крышки и выполненной из материала, например БрА5К-94Л, который обеспечивает заклинивание втулки в крышке при нагреве, вызываемом трением о последнюю. Это предотвращает повреждение сепаратора при радиальных колебаниях вала, превышающих допустимые.

На чертеже схематично изображена предлагаемая опора.

Вал 1 с подшипником 2 и втулкой 8 смонтирован в обойме 4 через упругие элементы 5, установленные в корпусе 5. Между неподвижной крышкой 7 и втулкой выдержан гарантированный зазор, обеспечивающий свободу допустимых рабочих колебаний вала при вращении, но ограничивающий колебания, превышающие допустимые.

Колебания вала через подшипник и обойму воспринимают упругие элементы, B момент выхода из строя подшипника или нарушения балансировки ротора резко возрастают колебания вала, значительно превышая допустимые рабочие. Втулка, вращаясь с ва5 лом, касается неподвижной крышки и нагревается вследствие трения. В результате теплового расширения материал втулки заполняет имеющийся гарантированный зазор между крышкой и вращающейся с валом втулкой, 10 происходит экстренное самоторможение вала с вращающимися массами.

15 Упругая опора вала, содержащая подшипник качения с сепаратором, установленный в корпусе посредством упругих элементов, и крышку, обхватывающую вал н жестко связанную с корпусом, отличавшаяся тем, что, с

20 целью предотвращения повреждения сепаратора при радиальных колебаниях вала, амплитуда которых превышает допустимое значение, она снабжена втулкой, закрепленной на валу, установленной в отверстии крышки и выпол2s пенной из материала, например ÁðÀ5Ê-94Л, обеспечивающего заклинивание этой втулки в крышке при нагреве, вызываемом трением о последнюю.
