Устройство для присоединения троса гибкого вала к приводному валику

Иллюстрации

Показать все

Реферат

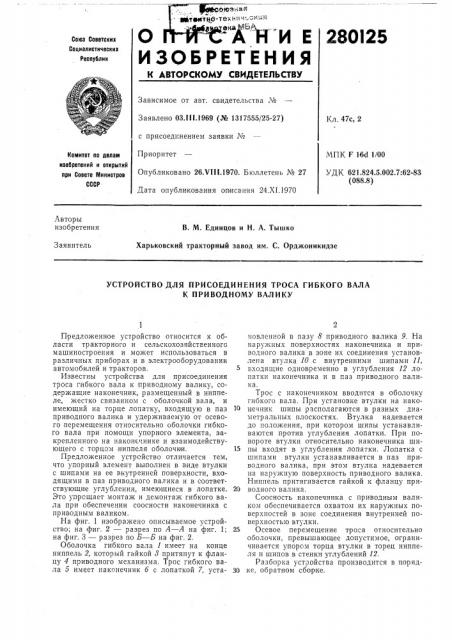

280125

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 03.ill.!969 (№ 131 7555/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 26.VIII.1970. Бюллетень № 27

Дата опубликования описания 24.XI.1970

Кл. 47с, 2

МПК F 16d 1 00

УДК 621.824.5.002.7:62-83 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. М. Единцов и H. А. Тышко

Харьковский тракторный завод им. С, Орджоникидзе

Заявитель

УСТРОЙСТВО ДЛЯ ПРИСОЕДИНЕНИЯ ТРОСА ГИБКОГО ВАЛА

К ПРИВОДНОМУ ВАЛИКУ

Предложенное устройство относится к области тракторного и сельскохозяйственного машиностроения и может использоваться в различных приборах и в электрооборудовании автомобилей и тракторов.

Известны устройства для присоединения троса гибкого вала к приводному валику, содержащие наконечник, размещенный в ниппеле, жестко связанном с оболочкой вала, и имеющий на торце лопатку, входящую в паз приводного валика и удерживаемую от осевого перемещения относительно оболочки гибкого вала при помощи упорного элемента, закрепленного на наконечнике и взаимодействующего с торцом ниппеля оболочками.

Предложенное устройство отличается тем, что упорный элемент выполнен в виде втулки с шипами на ее внутренней поверхности, входящими в паз приводного валика и в соответствующие углубления, имеющиеся в лопатке.

Это упрощает монтаж и демонтаж гибкого вала при обеспечении соосности наконечника с приводным валиком.

На фиг. 1 изображено описываемое устройство; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 2.

Оболочка гибкого вала 1 имеет на конце ниппель 2, который гайкой 8 притянут к фланцу 4 приводного механизма. Трос гибкого вала б имеет наконечник б с лопаткой 7, установленной в пазу 8 приводного валика 9. На наружных поверхностях наконечника и приводного валика в зоне их соединения установлена втулка 10 с внутренними шипами 11, входящие одновременно в углубления 12 лопатки наконечника и в паз приводного валика.

Трос с наконечником вводится в оболочку гибкого вала. При установке втулки на нако10 печник шипы располагаются в разных диаметральных плоскостях. Втулка надевается до положения, при котором шипы устанавливаются против углубления лопатки. При повороте втулки относительно наконечника ши15 пы входят в углубления лопатки. Лопатка с шипами втулки устанавливается в паз приводного валика, при этом втулка надевается на наружную поверхность приводного валика.

Ниппель притягивается гайкой к фланцу при20 водного валика.

Соосность наконечника с приводным валиком обеспечивается охватом их наружных поверхностей в зоне соединения внутренней поверхностью втулки.

25 Осевое перемещение троса относительно оболочки, превышающее допустимое, ограничивается упором торца втулки в торец ниппеля и шипов в стенки углублений 12.

Разборка устройства производится в порядзо ке, обратном сборке.

280125

Предмет изобретения

Фиг. l

А А b p б б

Ф иг 3 Ра с а

Составитель И. Меламед Корректоры: М. Коробова и А. Абрамова

Редактор Т. Гаврикова

Заказ 3257/1 Тираж 480 Подписное

11НИИПИ Комитета по делам изобретений и открытий при Совеге Министров .ССР

Москва, >К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2

Устройство для присоединения троса гибкого вала к приво,íому вBëèêó, содержащее наконечник. размещенный в ниппеле, жестко связанном с оболочкой вала, и имеющий на торце лопатку, входящую в паз приводного валика и удерживаемую от осевого смещения относительно оболочки при помощи упорного элемента, закрепленного на наконечнике и

r38èмодействующего с торцом диппеля, от1ича ои ееся тем, что, с целью упрощения монтажа и демонтажа гибкого вала при обеспечении соосности наконечника с приводным валиком, упорный элемент выполнен в виде втулки с шипами на ее внутренней поверхности, входящими в паз приводного валика и в соответствующие углубления, имеющиеся в лопатке.
