Способ химико-термической обработки

Способ химико-термической обработки

Иллюстрации

Показать все

Реферат

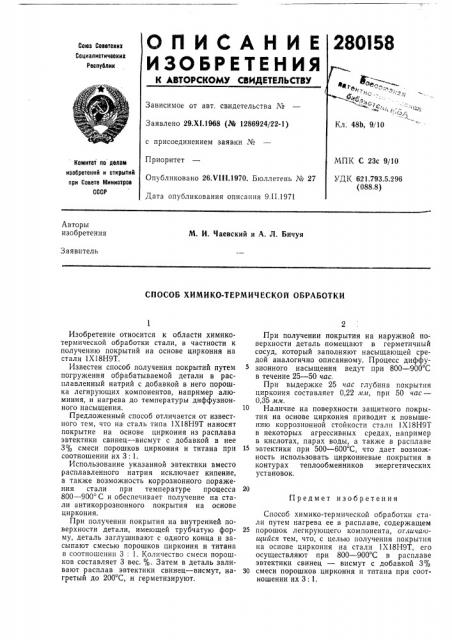

ОПИСАНИЕ

ИЗОЫРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

OI58

Союа Советских

Социалистических

Респтолнн

Зависимое от авт. свидетельства №

Заявлено 29.XI.1968 (1чв 1286924/22-1) 48Ь, 9/10 с присоединением заявки №

Приоритет

Опубликовано 26.VIII.1970. Бюллетень № 27

Дата опубликования описания 9.II.1971

С 23с 9/10

621.793.5.296 (088,8) Хомнтет оо делам иаобретвннй и OTKpblYNA орн Совете Министров

СССР

Авторы изобретения

М. И. Чаевский и А. Л. Бичуя

Заявитель

СПОСОБ ХИМИКО-ТЕРМИЧЕСКОЙ ОБРАБОТКИ

При получении покрытия на наружной поверхности деталь помещают в герметичный сосуд, который заполняют насыщающей средой аналогично описанному. Процесс диффузионного насыщения ведут при 800 — 900 С в течение 25 — 50 час.

При выдержке 25 час глубина покрытия циркония составляет 0,22 мм, при 50 час—

0,35 мм.

Наличие на поверхности защитного покрытия на основе циркония приводит к повышению коррозионной стойкости стали 1Х18Н9Т в некоторых агрессивных средах, например в кислотах, парах воды, а также в расплаве

15 эвтектики при 500 — 600 С, что дает возможность использовать циркониевые покрытия в контурах теплообменников энергетических установок.

Способ химико-термической обработки стали путем нагрева ее в расплаве, содержащем

25 порошок легирующего компонента, атлича>оитийся тем, что, с целью получения покрытия на основе циркония на стали 1Х18Н9Т, его осуществляют при 800 — 900 С в расплаве эвтектики свинец — висмут с добавкой 3

30 смеси порошков циркония и титана при соотношении их 3: 1, 1

Изобретение относится к области химикотермической обработки стали, в частности к получению покрытий на основе циркония на стали IХ18Н9Т.

Известен способ получения покрытий путем погружения обрабатываемой детали в расплавленный натрий с добавкой в него порошка легирующих компонентов, например алюминия, и нагрева до температуры диффузионного насыщения.

Предложенный способ отличается от известного тем, что на сталь типа 1Х18Н9Т наносят покрытие на основе циркония из расплава эвтектики свинец — висмут с добавкой в нее

3% смеси порошков циркония и титана при соотношении их 3: 1.

Использование указанной эвтектики вместо расплавленного натрия исключает кипение, а также возможность коррозионного поражения стали при температуре процесса

800 †9 С и обеспечивает получение на стали антикоррозионного покрытия на основе циркония.

При получении покрытия на внутренней поверхности детали, имеющей трубчатую форму, деталь заглушивают с одного конца и засыпают смесью порошков циркония и титана в соотношении 3: 1. Количество смеси порошков составляет 3 вес.%. Затем в деталь заливают расплав эвтектики свинец †висм, нагретый до 200 С, и герметизируют.

Предмет изобретения
