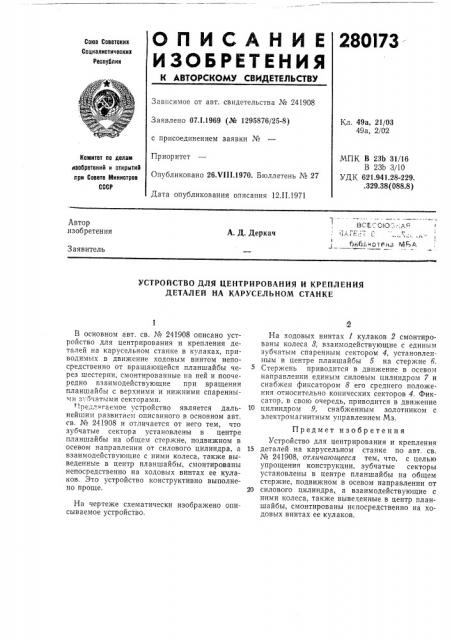

О П И С А Н И Е 280!73ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 241908

Заявлено 07.1.1969 (№ 1295876/25-8) с присоединением заявки №

Приоритет

Опубликовано 26.Ч111.1970. Бюллетень № 27

Дата опубликования описания 12.П.1971

Кл. 49а, 21/03

49а, 2/02

МПК В 23Ь 31/16

В 23b 3/10

УДК 621.941.28-229. .329.38 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. Д. Деркач

Заявитель

УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ И КРЕПЛЕНИЯ

ДЕТАЛЕЙ НА КАРУСЕЛЬНОМ СТАНКЕ

В основном авт. св. № 241908 описано устройство для центрирования и крепления деталей на карусельном станке в кулаках, приводимых в движение ходовым винтом непосредственно от вращающейся планшайбы через шестерни, смонтированные на ней и поочередно взаимодействующие при вращении планшайоы с верхними и нижними спаренными =;-; бчатыми секторами.

"редл гаемое устройство является дальнейшим развитием описанного в основном авт. св. № 241908 и отличается от него тем, что зуочатые сектора установлены в центре планшайбы на общем стержне, подвижном в осевом направлении от силового цилиндра, а взаимодействующие с ними колеса, также выведенные в центр планшайбы, смонтированы непосредственно на ходовых винтах ее кулаков. Это устройство конструктивно выполнено проще.

На чертеже схематически изображено описываемое устройство.

На ходовых винтах / кулаков 2 смонтированы колеса 8, взаимодействующие с единым зубчатым спаренным сектором 4, установленным в центре планшайбы 5 на стержне 6.

Стержень приводится в движение в осевом направлении единым силовым цилиндром 7 и снабжен фиксатором 8 его среднего положения относительно конических секторов 4. Фиксатор, в свою очередь, приводится в движение

N цилиндром 9, снабженным золотником с электромагнитным управлением Мз.

Предмет изобретения

Устройство для центрирования и крепления

15 деталей на карусельном станке по авт. св, № 241908, отличающееся тем, что, с целью упрощения конструкции, зубчатые секторы установлены в центре планшайбы на общем стержне, подвижном в осевом направлении от

20 силового цилиндра, а взаимодействующие с ними колеса, также выведенные в центр планшайбы, смонтированы непосредственно на ходовых винтах ее кулаков, 280173

5 1
