Реферат



280 3I2

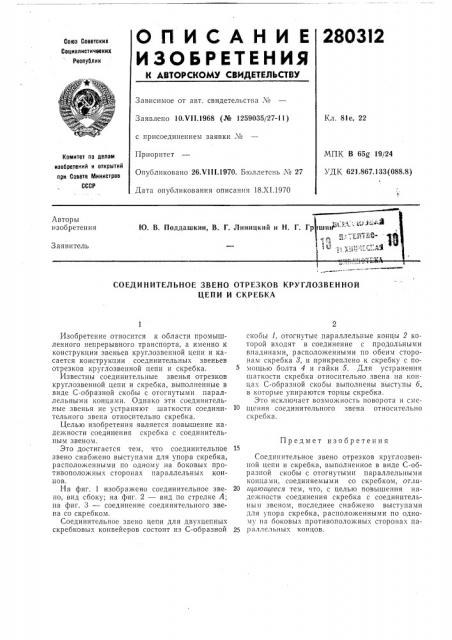

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 10.V11.1968 (№ 1259035/27-11) Кл. 81е, 22 с присоединением заявки М

МПК В 65Q 19/24

УДК 621.867.133(088.8) Приоритет

Опубликовано 26Х111.1970. Бюллетень Х 27

Дата опубликования описания 18.Х1.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Ю. В. Подда

Заявитель

СОЕДИНИТЕЛЬНОЕ ЗВЕНО ОТРЕЗКОВ КРУГЛОЗВЕННОЙ

ЦЕПИ И СКРЕБКА

Предмет изобретения

Изооретение относится к области промышленного непрерывного транспорта, а именно к конструкции звеньев круглозвенной цепи и касается конструкции соединительных звеньев отрезков круглозвенной цепи и скребка.

Известны соединительные звенья отрезков круглозвенной цепи и скребка, выполненные в виде С-образной скобы с отогнутыми параллельными концами. Однако эти соединительные звенья не устраняют шаткости соединительного звена относительно скребка.

Целью изобретения является повышение надежности соединения скребка с соединительным звеном.

Это достигается тем, что соединительное звено снабжено выступами для упора скребка, расположенными по одному на боковых противоположных сторонах параллельных концов.

На фиг. 1 изображено соединительное звено, вид сбоку; на фиг. 2 — вид по стрелке А; на фиг. 3 — соединение соединительного звена со скребком.

Соединительное звено цепи для двухцепных скребковых конвейеров состоит из С-образной скобы 1, отогнутые параллельные концы 2 которой входят в соединение с продольными впадинами, расположенными по обеим сторонам скребка 8, и прикреплено к скребку с помощью болта 4 и гайки 5. Для устранения шаткости скребка относительно звена на концах С-образной скобы выполнены выступы 6, в которые упираются торцы скребка.

3То исключает возможность поворота и сме1о щения соединительного звена относительно скребка.

Соединительное звено отрезков круглозвенпой цепи и скребка, выполненное в виде С-образной скобы с отогнутыми параллельными концами, соединяемыми со скребком, отли20 ща ощееся тем, что, с целью повышения надежности соединения скребка с соединительным звеном, последнее снабжено выступами для упора скребка, расположенными по одному па боковых противоположных сторонах па25 раллельных концов.

2803i2

* r ,л. *

° ° $.

Ф %!

-4 —4иг. 3
