Реферат

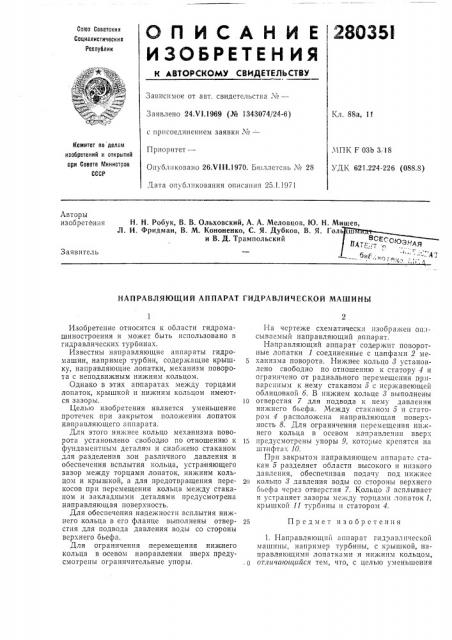

ОП ИСАН И Е

И ЗОБ РЕТЕ Н И Я

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Социалистических

Республик,ф + 4

Зависимое от авт. свидетельства ¹â€”

Заявлено 24Х1.1969 (№ 1343074/24-6) Кл. 88а, 12 с присоединением заявки ЪЪ—

Комитет по делам наобретенкй н открытий прн Совете 2лнннстров

СССР

Приоритет—

Опубликовано 26.Vill.1970. Бюллетень ¹ 28

Дата опубликования описания 25.1.1971

МПК Г 03b 3 18

УДК 622.224-226 (088.8) Авторы из соре тени я

H. Н. Робук, В. В. Ольховский, А. А. Меловцов, Ю. H. Мишев, Л. И. Фридман., В. М. Кононенко, С. Я. Дубков, В. Я. Гол и В. Д. Тр ам пол ьск и й

Заявитель

НАПРАВЛЯЮЩИЙ АППАРАТ ГИДРАВЛИЧЕСКОЙ МАШИНЫ

Изобретение относится к области гидромашиностроения и может быть использовано в гидравлических турбинах.

Известны направляющие аппараты гидромашин, например турбин, содержащие крышку, направляющие лопатки, механизм поворота с неподвижным нижним кольцом.

Однако в этих аппаратах между торцами лопаток, крышкой и нижним кольцом имеются зазоры.

Целью изобретения является уменьшение протечек при закрытом положении лопаток направляющего аппарата.

Для этого нижнее кольцо механизма поворота установлено свобод но по отношению к фундамептным деталям и снабжено стаканом для,разделения зон различного давления и обеспечения всплытия кольца, устраняющего зазор между торцами лопаток, нижним кольцом и крышкой, а для предотвращения перекосов при перемещении кольца между стаканом и закладными деталями предусмотрена направляющая поверхность.

Для обеспечения надежности всплытия нижнего кольца в его фланце выполнены отверстия для подвода давления воды со стороны верхнего бьефа.

Для ограничения перемещения нижнего кольца в осевом направлении вверх предусмотрены ограничительные упоры, На чертеже схематически изображен оп:iсываемый направляющий аппарат.

Направляющий аппарат содержит поворотные лопатки 1 соединенные с цапфами 2»е5 ханизма поворота. Нижнее кольцо 8 установлено свободно по отношению к статору 4 и ограничено от радиального перемещения прнварснным к нему стаканом 5 с нсржавеющей облицовкой б. В нижнем кольце 8 выполнены

lo отверстия 7 для подвода к нему давления нижнсго бьефа. Между стаканом 5 и статором 4 расположена направляющая поверхность 8. Для ограничения перемещения нижнего кольца в осевом направлении вверх

15 предусмотрены упоры 9, которые крепятся на штифтах 10, При закрытом направляющем аппарате стакан 5 разделяет области высокого и низкого давления, обеспечивая подачу под нижнее

2о кольцо 8 давления воды со стороны верхнего бьефа через отверстия 7. Кольцо 3 всплывает и устраняет зазоры между торцами лопаток 1, крышкой 11 турбины и статором 4.

25 Предмет изобретения

1. Направляющий аппарат гидравлической машины, например турбины, с крышкой, направляющими лопатками и нижним кольцом, . о отличающийся тем, что, с целью уменьшения

280351

Составитель Н. Силаева

Тскред 3. Н. Тараиенко

Корректор Г. С. Мухина

Редактор Л. Кравцова

Заказ 7569 Тираж 480 Подписи»

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Рачшская на б., д. 4/5

Областная типография Костромского управления по печати протечек в закрытом положении, нижнее кольцо снабжено стаканом для разделения зон различного давления и обеспечения всплытия кольца с тем, чтобы устранить зазор между торцами лопаток, нижним кольцом и крышкой, а для предотвращения перекосов при перемещении кольца между стаканом и закладными деталями фундамента предусмотрена направляющая поверхность.

2. Аппарат IIo п. 1, отлачаюи„ийся тем, что, с целью обеспечения надежности всплытия нижнего кольца, во фланце последнего предусмотрены отверстия для подвода давления

5 воды со стороны верхнего бьефа.

3. Аппарат по пп. 1 и 2, or,ãè÷à oùèéñÿ тем, что, с целью ограничения перемещения нпукнего кольца в осевом направлении, предусмотрены ограничительные упоры.
