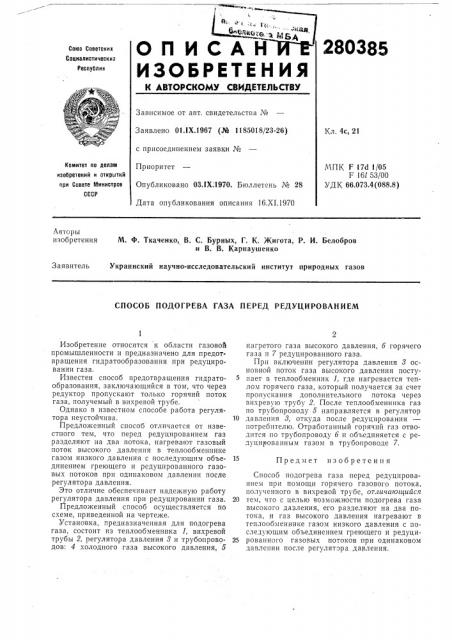

280385 опислни-е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01 IX.1967 (№ 1185018/23-26) с присоединением заявки №

Приоритет

Опубликовано ОЗ.IX. 1970. Бюллетень № 28

Дата опубликования описания 16.XI.1970

Кл. 4с, 21

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 17d 1/05

F 16l 53/00

УДК 66.073.4(088.8) Авторы изобретения

М. Ф. Ткаченко, В. С. Бурных, Г. К. )Кигота, P. И. Белобров и В. В. Карнаушенко

Заявитель

Украинский научно-исследовательский институт природных газов

СПОСОБ ПОДОГРЕВА ГАЗА ПЕРЕД РЕДУЦИРОВАНИЕМ

Предмет изобретения

Изобретение относится к области газовой промышленности и предназначено для предотвращения гидратообразования при редуциро. ванин газа.

Известен способ предотвращения гидратообразования, заключающийся в том, что через редуктор пропускают только горячий поток газа, получемый в вихревой трубе.

Однако в известном способе работа регулятора неустойчива.

Предложенный способ отличается от известного тем, что перед редуцированием газ разделяют а два потока, нагревают газовый поток высокого давления в теплообменнике газом низкого давления с последующим объединением греющего и редуцированного газовых потоков при одинаковом давлении после регулятора давления.

Это отличие обеспечивает надежную работу регулятора давления при редуцировании газа.

Предложенный способ осуществляется по схеме, приведенной на чертеже.

Установка, предназначенная для подогрева газа, состоит из теплообменника 1, вихревой трубы 2, регулятора давления 8 и трубопроводов: 4 холодного газа высокого давления, б нагретого газа высокого давления, б горячего газа и 7 редуцированного газа, Прп включении регулятора давления 8 основной поток газа высокого давления поступает в теплообменник 1, где нагревается теплом горячего газа, который получается за счет пропускания дополнительного потока через вихревую трубу 2. После теплообменника газ по труоопроводу 5 направляется в регулятор

10 давления 8, откуда после редуцирования потребителю. Отработанный горячий газ отводится по трубопроводу б и объединяется с редуцивованным газом в трубопроводе 7.

Способ подогрева газа перед редуцированием при помощи горячего газового потока, полученного в вихревой трубе, отличатощийся

20 тем, что с целью возможности подогрева газа высокого давления, его разделяют на два потока, и газ высокого давления нагревают в теплообменнике газом низкого давления с последующим объединением греющего и редуци25 рованного газовых потоков при одинаковом давлении после регулятора давления.
