Устройство для герметизации устья скважины

Устройство для герметизации устья скважины

Иллюстрации

Показать все

Реферат

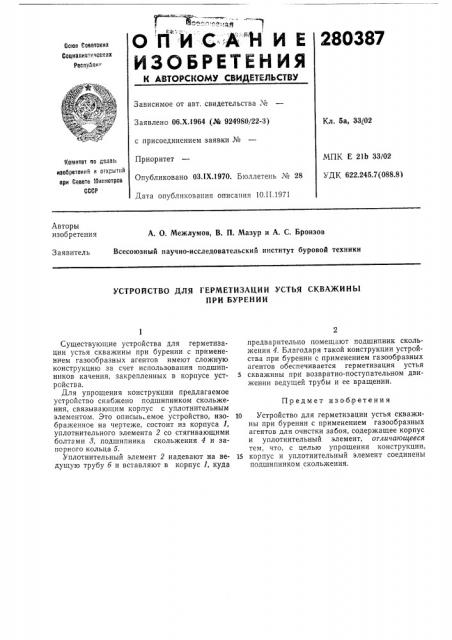

ОПИCAН ИE

ИЗОБРЕТЕН Ия

280387

Gaea Соввтскик

Соаивлистичсских

Респтбои:.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 06.Х.1964 (№ 924980/22-3) с присоединением заявки №

Приоритет

Опубликовано 03ЛХ.1970. Бюллетень № 28

Дата опубликования описания 10.II.1971

Кл. 5а, 33 02

МПК Е 21Ь 33/02

УДК 622.245.7(088.8) Комитет оо делам ивобретеиий и о крытой ври Совете Мииистров

СССР

Авторы изобретения

А. О. Межлумов, В. П. Мазур и А. С. Бронзов

Всесоюзный научно-исследовательский институт буровой техники

Заявитель

УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ УСТЬЯ СКВАЖИНЫ

ПРИ БУРЕНИИ

Предмет изобретения

Существующие устройства для герметизации устья скважины при бурении с применением газообразных агентов имеют сложную конструкцию за счет использования подшипников качения, закрепленных в корпусе устройства.

Для упрощения конструкции предлагаемое устройство снабжено подшипником скольжения, связывающим корпус с уплотнительным элементом. Это описыь емое устройство, изображенное на чертеже, состоит из корпуса 1, уплотнительного элемента 2 со стягивающими болтами 8, подшипника скольжения 4 и запорного кольца 5.

Уплотнительный элемент 2 надевают на ведущую трубу б и вставляют в корпус 1, куда предварительно помещают подшипник скольжения 4. Благодаря такой конструкции устройства при бурении с применением газообразных агентов обеспечивается герметизация устья

5 скважины при возвратно-поступательном движении ведущей трубы и ее вращении.

10 Устройство для герметизации устья скважины при бурении с применением газообразных агентов для очистки забоя, содержащее корпус и уплотнительный элемент, отличающееся тем, что, с целью упрощения конструкции, 15 корпус и уплотнительный элемент соединены подшипником скольжения.
