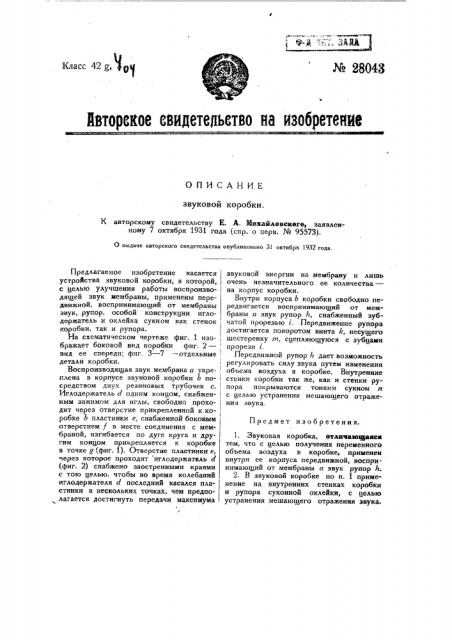

Класс 42 g, р м - 28043

Йвтооекое евидетельатво на изобретение

ОПИСАНИЕ звуковой коробки.

K авторскому свидетельству Е. А. Яихайловсквге, заявленному 7 октября 1931 года (спр. о перв. № 95573).

О выдаче авторского свидетельства опубликовано 31 октября 1932 года.

Предмет изобретения.

Предлагаемое изобретение касается устройства звуковой коробки, в которой, с целью улучшения работы воспроизво- I дящей звук мембраны, применены передвижной, в оспринимаюший от мембраны звук, рупор. особой конструкции иглодержатель и оклейка сукном как стенок коробки, так и рупора.

На схематическом чертеже фиг, 1 изо- бражает боковой вид коробки фиг. 2 — вид ее спереди; фиг. 3 — 7 -- отдельные детали коробки.

Воспроизводящая звук мембрана а укре-

1 плена в корпусе звуковой коробки Ъ по- . средством двух резиновых трубочек с.

Иглодержатель d одним концом, снабжен- : ным зажимом для иглы, свободно прохо- дит через отверстие прикрепленной к.ко-! робке Ъ пластинки е, снабженной боковым отверстием f в месте соединения с мембраной, изгибается по дуге круга и другим концом прикрепляется к коробке в точке g (фиг. 1). Отверстие пластинки е, через которое проходит иглодержатель d (фиг. 2) снабжено заостренными краями с тою целью, чтобы во время колебаний иглодержателя d последний касался пластинки в нескольких точках, чем предполагается достигнуть передачи максимума звуковой энергии на мембрану и лишь очень незначительного ее количества— на корпус коробки.

Внутри корпуса Ь коробки свободно передвигается воспринимающий от мембраны а звук рупор А, снабженный зубчаток прорезью г. Передвижение рупора достигается поворотом винта k, несущего шестеренку m, сцепляющуюся с зубцами прорези г .

Передвижной рупор Л дает возможность регулировать силу звука путем изменения объема воздуха в коробке. Внутренние стенки коробки так же, как и стенки рупора покрываются тонким сукном л с целью устранения мешающего отражения звука.

1. Звуковая коробка, отличающаяся тем, что с целью получения переменного объема воздуха в коробке, применен внутри ее корпуса передвижной, воспринимающий от мембраны а звук рупор h.

2. В звуковой коробке по и. 1 применение на внутренних стенках коробки и рупора суконной оклейки, с целью устранения мешающего отражения звука.

Ч ип. „ИСКРА

3. При звуковой коробке по п.п. 1 и 2 применение иглодержателя d, в месте крепления к мембране изогнутого по дуге круга, одним концом g прикрепленного к коробке,а другим концом, †снабженн зажимом для иглы, проходящего через отверстие с заостренными краями прикрепленной к коробке Ь пластинки е.
