Реферат



, *,-л >-> лб 4 >>лллл {

-твяа ЫБА

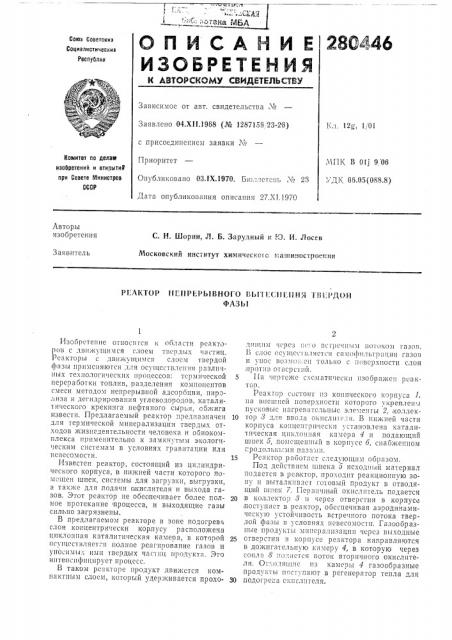

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

286446

Союз Советскими

Социалистически{

Республик

Зависимое от авт. свидетельства Л

1хл, 12», 1>>01

Заявлено 04.XII.1968 (¹ 1287156.>23-26) с присоединением заявки М

Приоритет

Опубликовано 03. IX.1970. Бюллетень № 28

Дата опубликования описания 27.XI.1970

Ков{итет по делов{ изобретений и открытиИ при Совете Министров

СССВ.ЧПК Г> 011 9, 06

УДК 66.05(088.8) Авторы изобретения

С. Н. Морин, Л. Б. Зарудный и Ю. И. Лосев

Московский институт хим{{ческо{о г;:ашиностроеиия

Заявитель

P I Л1х { О Р 11Е11Р ЕРЬ! ИНОГО 5> Ы 1 1. : I J I II И >1 ТБ ОРДОЙ

ФАЗЫ

Изобретение относится к области реакторов с движущимся слоем твердых частиц.

Реакторы с движущимся слоем твердой фазы применяются;1ля осуществления различIIf Ix технологических процессов: термической перепаботки топлив, разделения компонентов смеси методом непрерывной адсороции, пиролиза и дегидрирования углеводородов., каталитического крекинга нефтяного сырья, обжига извести. Предлагаемый реактор предназначен для термической минерализации твердых отходов жизнедеятельности человека и обиокомплекса применительно к замкнутым экологи1еским системам в условиях гравитации или нсгесомости.

Известен реактор, состоящий из ци".èíäðèческого корпуса, в нижней части которого помещен шнек, системы для загрузки, выгрузки, а также для подачи окислителя и выхода газов. Этот реактор не обеспечивает более полное протекание процесса, и выходящие газы сильно загрязнены.

В предлагаемом реакторе в зоне подогрева слоя концентрически корпусу располо>кена цикло rrrasr каталитическая камера, в которой осуществляется полное реагирование газов и уносимых имп твердых часпщ продукта. Это пптенсш1пщпруст процесс.

В таком p .1 к 1 О р е и р Од >>> к т д В и ж с т с я к О мнактпы>r слоем> кОторый уде)>живается прохо;I%I III II .>I ЧГРСЗ II< 0 ВС ГРС>Ill!>! >>1 IIOTO!(05I Гаэ оп.

В слое осущсстил11стс>r самофпльтр11ция газов и > нос вОз>мох>сп только с поверхности с. 10ÿ против or icpc f rfrf.

5 Па чертеже схематически пзобра>кен реакТОП.

Реактор состоит пз конического корпуса 1, па внешней поверхности которого укреп.{ен я пусковые нагревательные элемевгы 2, коллек10 тор 8 для ввода окислителя. В нижней части корпуса концентрически установлена каталитическая циклон.{ая камера 4 и подающий шнек б, помещенный в корпусе 6, снабженном продольш.{ми паз"-,:ìrr.

Реактор работ".ñò слсдующих1 образом.

Под действием шнека > исходныи материал подается в реактор, проходит реакционную зону If выталкивает готовый продукт в отводящий шпек 7. Перви шый окислитель подается

20 в коллектор > и 1ерез отверстия в корпусе поступает в реактор, обеспечивая аэродинамическую устойчивость встречного потока твердои фазы в условиях невесомости. Газообразные продукты мппсралпзацпп через выходные отверстия в корпусе реактора направляются в дожигатсльпую камеру 4, в которую через сопла 8 1одастся поток вторичного окислителя. Отходящие пз камеры 4 газообразные продукты поступают в регенератор тепла для

30 подогрева окпсл1пеля.

280446

Предмет пзобретснпя

Составитель Н. П. Каповская

Р-дактор О. С. Филиппова Текр д Л. В. Куклина Корректор О. А, Лапшина

Заказ 3403)18 Тираж 480 Подписное

LliIIIHIlI1 Клштета по делам изобретений и открытий при Совете Министров ССС!

Москва, К-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2

1. Реактор непрерывного вытеснения твердой фазы, содержащий цили11дрический корпус, на котором укреплены пуско,ые нагревательные уc I pOIicTB

2. Реактор по .п. 1, отлиитощийся тем, что корпус выполнен в форме обратного конуса.
