Реферат



280537

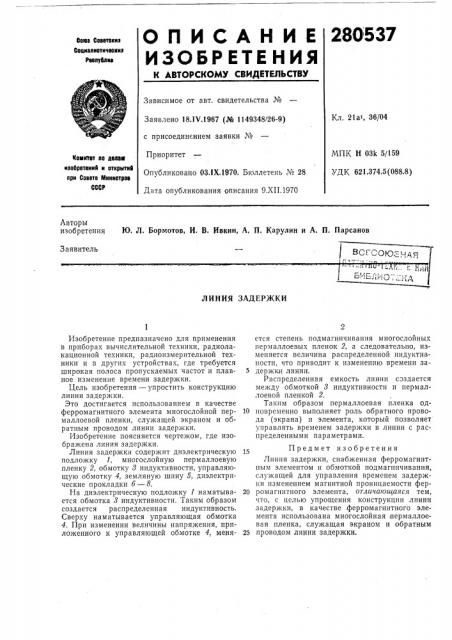

ОГ1ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соаз Советокиз

Соииалиетичеокиз

Рееитбаив

Зависимое от авт. свидетельства №

Кл. 21ai, 36/04

Заявлено 18.1Ч.1967 (№ 1149348!26-9) с присоединением заявки №

Приоритет

Опубликовано 03.1Х.1970. Бюллетень № 28

Дата опубликования описания 9.Х11.1970

МПК Н 031с 5/159

УДК 621.374.5(088.8) Комитет ео йелаа изобретеиий и открытий ори Совете Миииотрее

СССР

Авторы изобретения

Ю. Л. бормотов, И. В. Ивкин, А, П, Карулин и А, П. Парсанов

Заявитель С1 СОК):- -! Аст it it

L3

ЛИНИЯ ЗАДЕРЖКИ

Изобретение предназначено для применения в приборах вычислительной техники, радиолакационной техники, радиоизмерительной техники и в других устройствах, где требуется широкая полоса пропускаемых частот и плавное изменение времени задержки.

Цель изобретения — упростить конструкцию линии задержки.

Это достигается использованием в качестве ферромагнитного элемента многослойной пермаллоевой пленки, служащей экраном и обратным проводом линии задержки.

Изобретение поясняется чертежом, где изображена линия задержки.

Линия задержки содержит диэлектрическую подложку 1, многослойную пермаллоевую пленку 2, обмотку 3 индуктивности, управляющую обмотку 4, земляную шину 5, диэлектрические прокладки б — 8.

На диэлектрическую подложку 1 наматывается обмотка 3 индуктивности. Таким образом создается распределенная индуктивность.

Сверху наматывается управляющая обмотка

4. При изменении величины напряжения, приложенного к управляющей обмотке 4, меняется степень подмагничивания многослойных пермаллоевых пленок 2, а следовательно, изменяется величина распределенной индуктивности, что приводит к изменению времени задержки линии.

Распределенная емкость линии создается между обмоткой 3 индуктивности и пермаллоевой пленкой 2.

Таким образом пермаллоевая пленка од10 повременно выполняет роль обратного провода (экрана) и элемента, который позволяет управлять временем задержки в линии с распределенными параметрами.

Предмет изобретения

Линия задержки, снабженная ферромагнитным элементом и обмоткой подмагничивания, служащей для управления временем задержки изменением магнитной проницаемости фер20 ромагнпт toro элемента, отличающаяся тем, что, с целью упрощения конструкции линии задержки, в качестве ферромагнитного элемента использована многослойная пермаллоевая пленка, служащая экраном и обратным

25 проводом линии задержки, 280537

Составитель А. джерман

Текред Л. Я. Левина Корректор T. А. Абрамова

Редактор Фельдман

Заказ 3498/6 Тираж 480 Подписное

ЦНИИПИ Комптега по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2
