Реферат

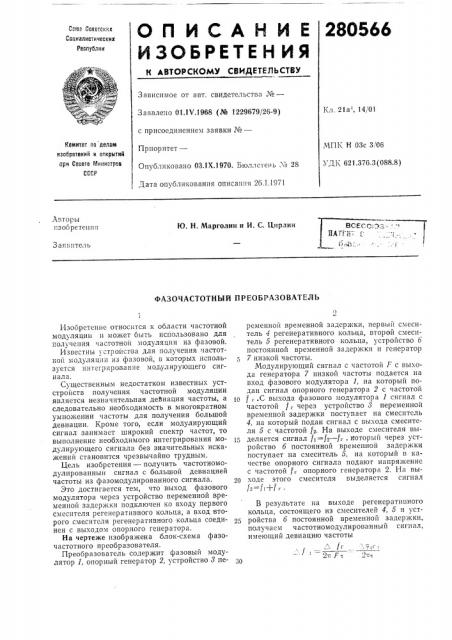

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

28056S

Ссю Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 01ЛУ.1968 (№ 1229679/26-9) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 03.1Х.1970. Бюллетень X 28

Кл. 21а", 14, 01

Комитет по делам иеабсетеиий и открытий при Сосете Министров

CCCP

МПК К 03с 3, 06

УД К 621.376. 3 (088.8) Дата опубликования описания 26.1.1971

Авторы изобретения

1О. Н. Марголин и И. С. Цирлин

Заявитель

ФАЗОЧАСТОТНЫ Й П Р ЕОБ РАЗ О ВАТЕЛЬ уг

2-. F

11зобретепие относится к области частотной модуляции и может быть использовано для получения частотной модуляции из фазовой.

Известны устройства для получения частотной модуляции из фазовой, в которых используется интегрирование модулирующего сигнал а.

Существенным недостатком известных устстроиств получения частотной модуляции является незначительная девиация частоты, а следовательно необходимость в многократном умножении частоты для получения большой девиации, Кроме того, если модулирующий сигнал занимает широкий спектр частот, то выполнение необходимого интегрирования модулирующего сигнала без значительных искажений становится черезвычайно трудным.

Цель изобретения — получить частотномодулированныи сигнал с большой девиацией частоты из фазомодулированного сигнала.

Это достигается тем, что выход фазового модулятора через устройство переменной временной задержки подключен ко входу первого смесителя регенеративного кольца, а вход второго смесителя регенеративного кольца соединен с выходом опорного генератора.

На чертеже изображена блок-схема фазочастотного преобразователя.

Преобразователь содержит фазовый модулятор 1, опорный генератор 2, устройство 8 переменной временной задержки. первый смеситель 4 регенеративного кольца, второй смеситель 5 регенеративного кольца, устройство 6 постоянной временной задержки и генератор

7 низкой частоты.

Модулирующий сигнал с частотой F с выхода генератора 7 низкой частоты подается на вход фазового модулятора 1, на который подан сигнал опорного генератора 2 с частотой

10 f .С выхода фазового модулятора 1 сигнал с частотой f через устройство 8 переменной временной задержки поступает на смеситсль

4, на который подан сигнал с выхода смесителя 5 с частотой fz. На выходе смесителя выделяется сигнал (— — f> — f„, который через устройство 6 постоянной временной задержки поступает на смеситель 5, на который в качестве опорного сигнала подают напряжение с частотой f, опорного генератора 2. На вы20 ходе этого смесителя выделяется сигнал

Ь=fi+f

В результате на выходе регенеративного кольца, состоящего из смесителей 4, 5 и уст25 ройства 6 постоянной временной задержки, получаем частотномодулированный сигнал, имеющий девиацию частоты

280566

Предмет изобретения Я км. иаяа

Составитель В. Комаров

Тскрсд Л. Я. Левина

Редактор Тимофеева

Коррсктор О. С. Зайцева

Заказ 7551 Тмраак 480 Подп иск, ЦНИИПИ Комитета по делам изобретений и открытий при Совете М;инсаров СССР

Москва, 7К-35, Раушская .наб., д. 4/5

Областная пипография Коопромского управления по печати где т — время запаздывания устройства 6 постоянной временной задержки, Лгр, — девиация фазы сигнала на выходе фазового модулятора 1.

Время задержки в петле обратной связи выбирается таким, что при незначительной девиации частоты входного сигнала сигнал на выходе преобразователя будет иметь большую девиацию частоты.

Фазочастотный преооразователь, содержащии генератор нпзкой частоты, фазовый модулятор, устройство переменной временной задержки, опорный генератор и регенеративное кольцо с положительной обратной связью по частоте, состоящее из двух смесителей и уст5 ройства постоянной временной задержки, отла.чаюи ийся тем, что, с целью получения частотномодулированного сигнала с большой девиацией частоты из фазомодулированного сигнала, выход фазового модулятора через устрой10 ство переменной задержки подключен ко входу первого смесителя регенеративного кольца, а вход второго смесителя регенеративного кольца соединен с выходом опорного генератора .
