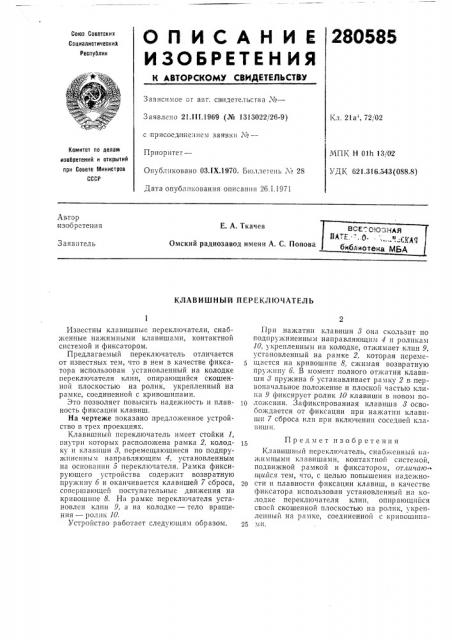

280585

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистические

Республик

Зависимое от авт. свидетельства М—

Кл. 21а", 72/02

Заявлено 21.111.1969 (K 1313022/26-9) с присоедине:ытсм заявки М—

Приоритет—

Опубликовано ОЗ.IX.1970. Бюллетень М 28

Дата опубликования описания 26.1.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК H olh 13/02

УДК 621.316.543(088.8) Ав,тор гизобретен ия

Е. А. Ткачев

Омский радиозавод имени А. С. Попова

Заявитель

КЛАВИШНЫЙ ПЕРЕКЛ1От1АТЕЛЬ

Известны клавишные переключатели, снабженные нажимными клавишами, контактной системой и фиксатором.

Предлагаемый переключатель отличается от известных тем, что в нем в качестве фиксатора использован установленный на колодке переключателя клин, опирающийся скошенной плоскостью на ролик, укрепленный на рамке, соединенной с кривошипами.

Это позволяет повысить надежность и плавность фиксации клавиш.

На чертеже показано предложенное устройство в трех проекциях.

Клавишный переключатель имеет стойки 1, t:íóòðè которых расположена рамка 2, колодку н клавиши 8, перемещающиеся по подпружиненным направляющим 4, установленным на основании 6 переключателя. Рамка фиксирующего устройства содержит возвратную пружину 6 и оканчивается клавишей 7 сброса, совершающей поступательные движения на кривошипе 8. На рамке переключателя установлен клин 9, а на колодке — тело вращения — ролик 10.

Устройство работает следующим образом.

При нажатии клавиши 8 она скользит по подпружиненным направляющим 4 и роликам

10, xiкрепленным HB колодке, отжимает клин 9, установленный на рамке 2, которая перемещается на кривошипе 8, сжимая возвратную пружину 6. В момент полного отжатия клавиши 8 пружина 6 устанавливает рамку 2 в первоначальное положение и плоской частью клина 9 фиксирует ролик 10 клавиши в новом Iloложении. Зафиксированная клавиша 8 освобождается от фиксации при нажатии клавиши 7 сброса или при включени соседней клавиши.

Предмет изобретения

Клавишный переключатель, снабженный нажимными клавишами, контактной системой, подвижной рамкой и фиксатором, отличпюи ийсл тем, что, с целью повышения надсжно2О сти и плавности фиксации клавиш, в качестве фиксатора использован установленный на колодке переключателя клин, опирающийся своей скошенной плоскостью на ролик, укрепленный на рамке, соединенной с кривошипа25 ми.

6 .7
